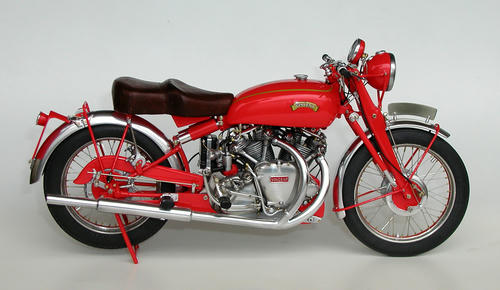

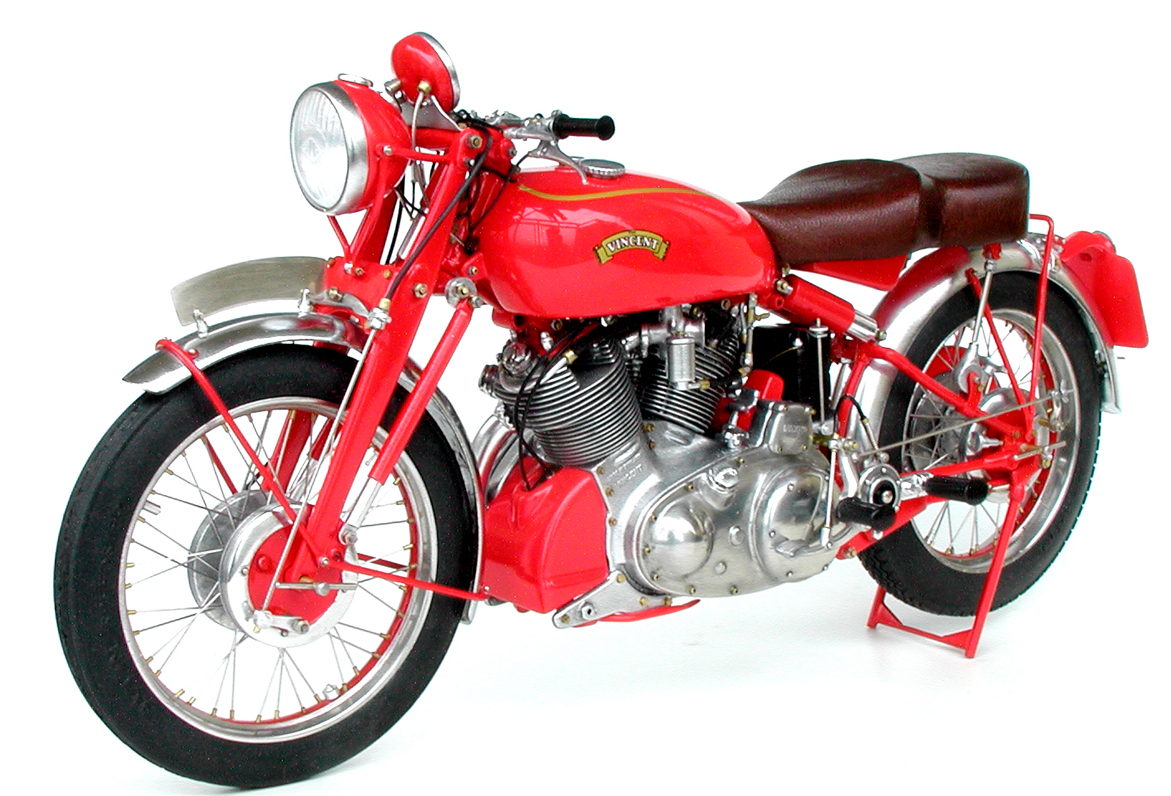

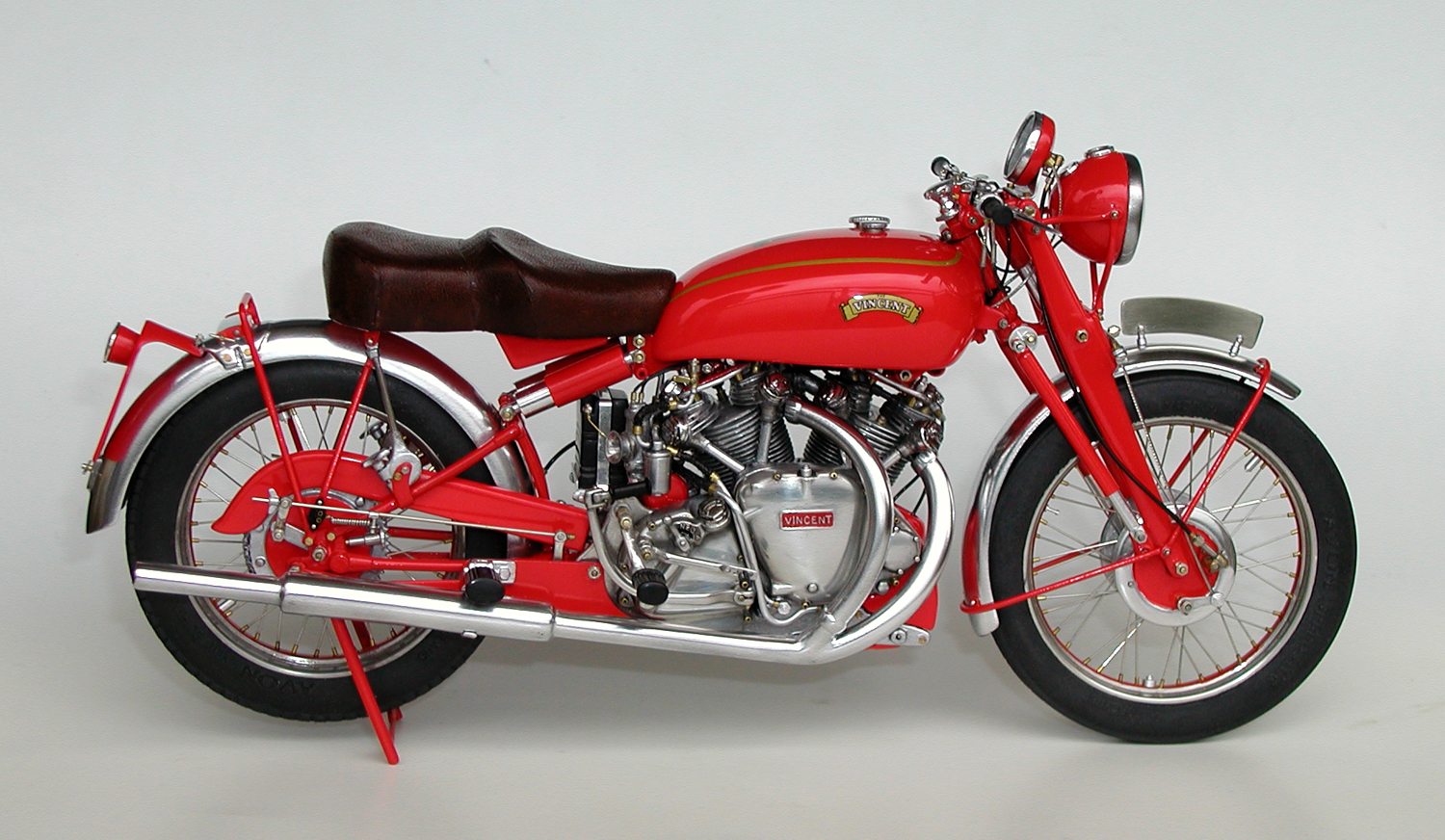

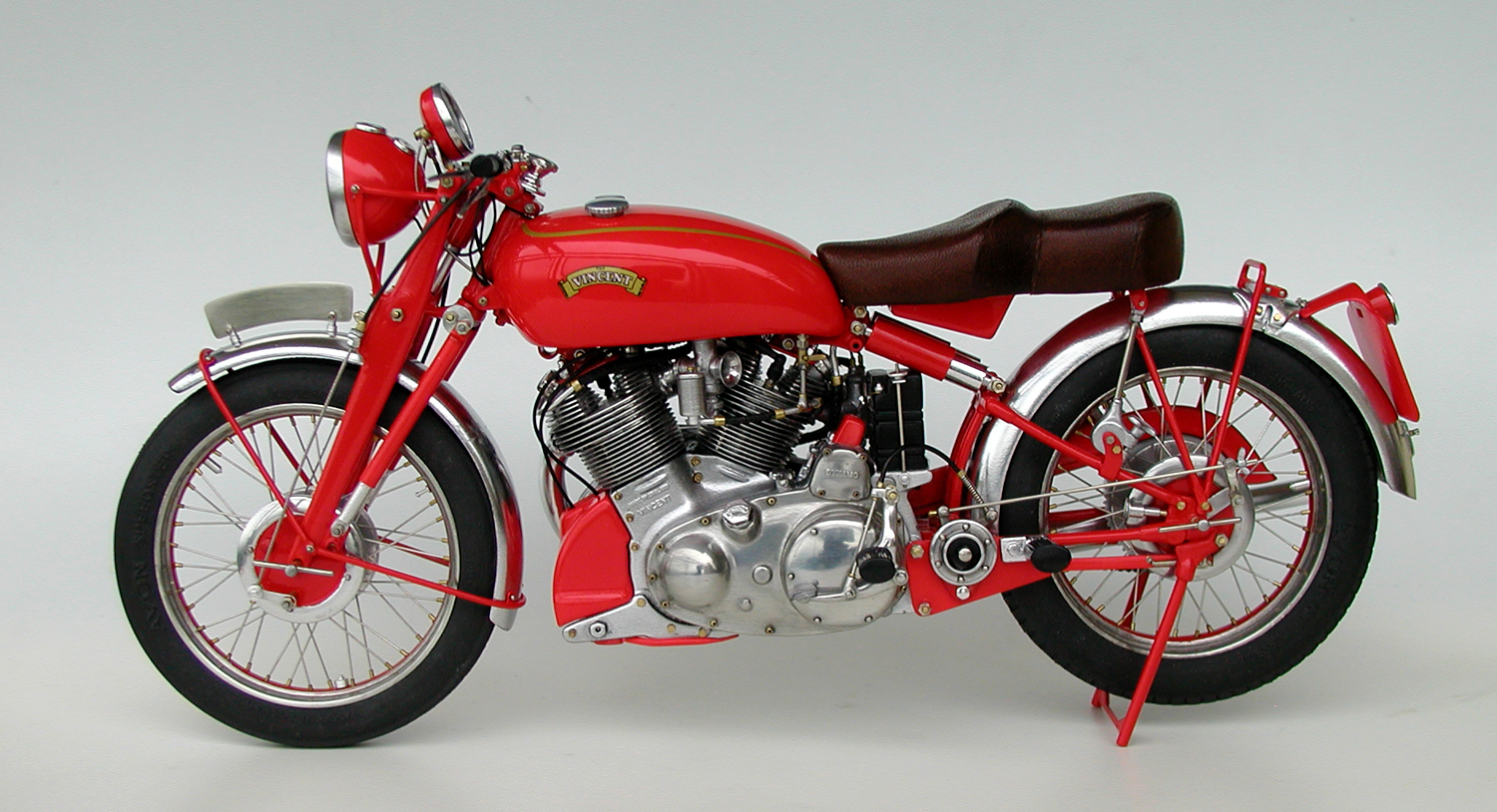

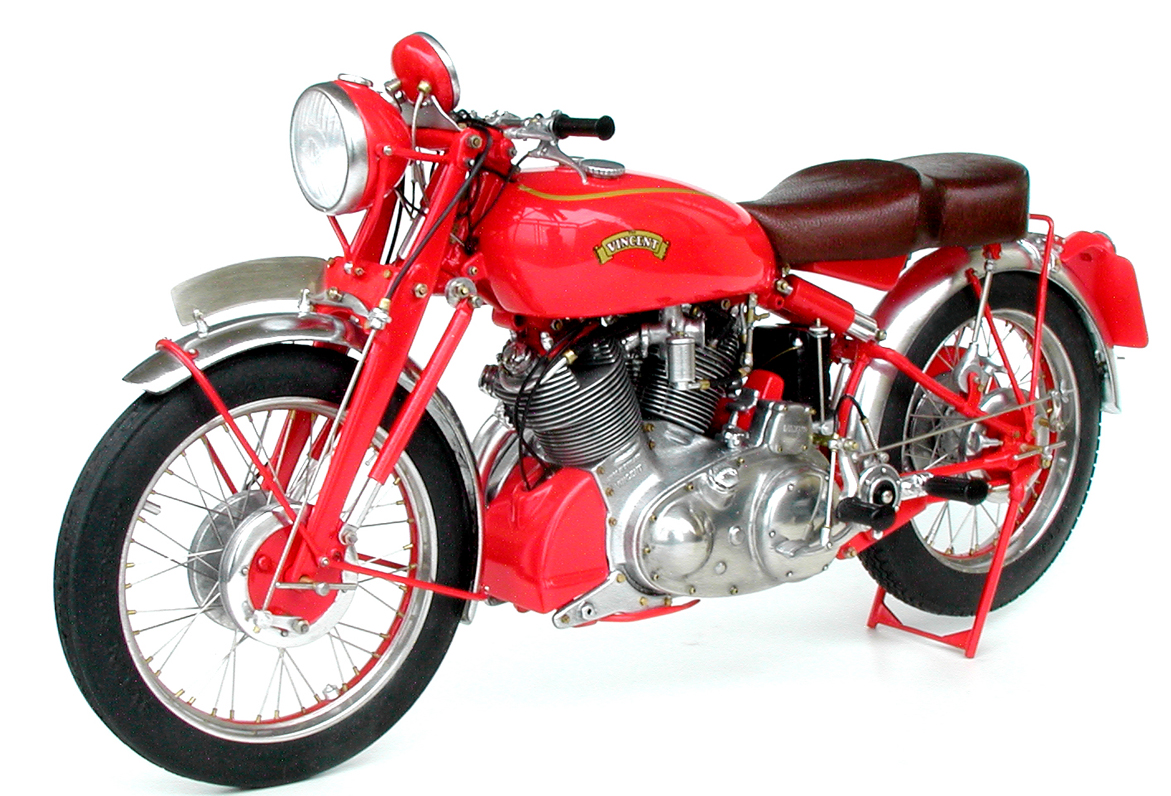

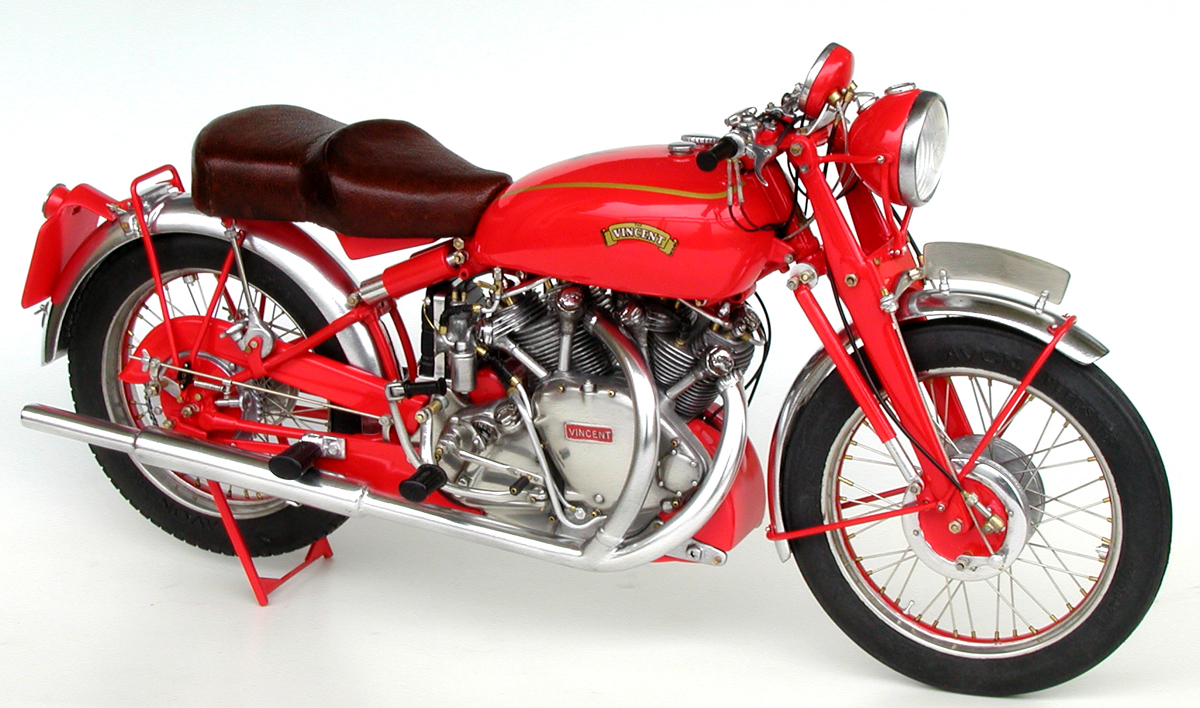

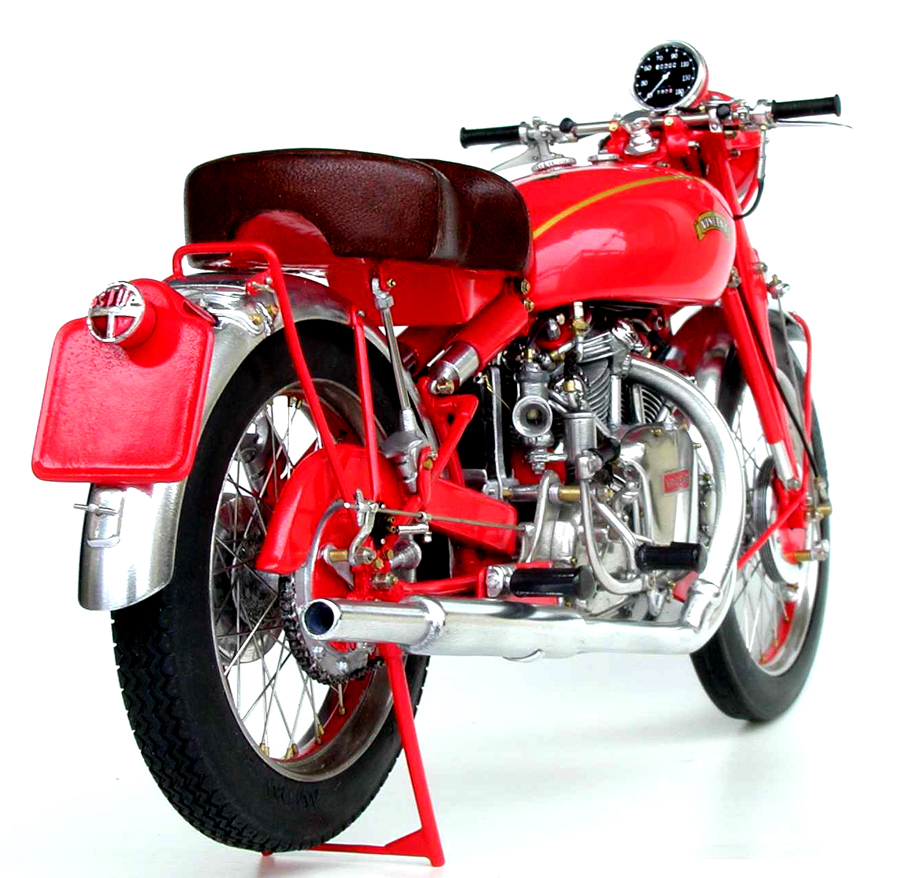

Vincent Red Rapide 1/12
1/8 の Vincent Black Shadow を作るために資料を整理しているのだが、
以前に作った 1/12 の Red Rapide の制作過程を見直しがてら、写真も撮り直して見た。
自分で言うのも何だけれど、1/12にしては、結構良く出来ている気がする。
Vincentはフレームがなく、エンジンを中心に部品が組み立てられている。

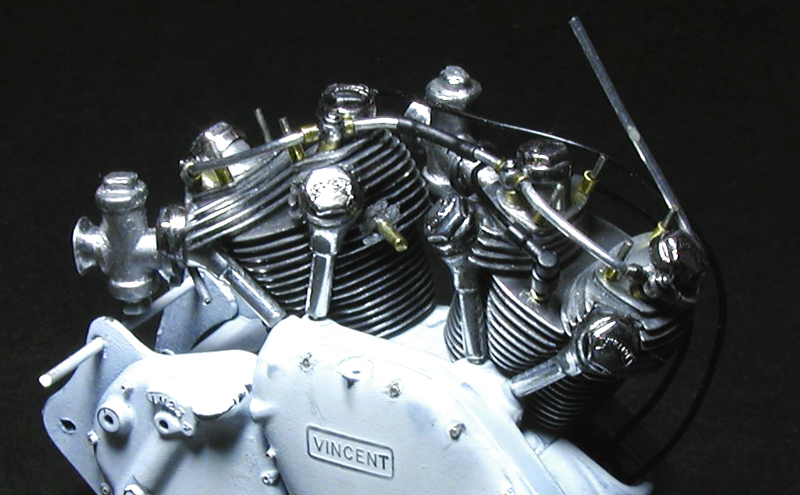

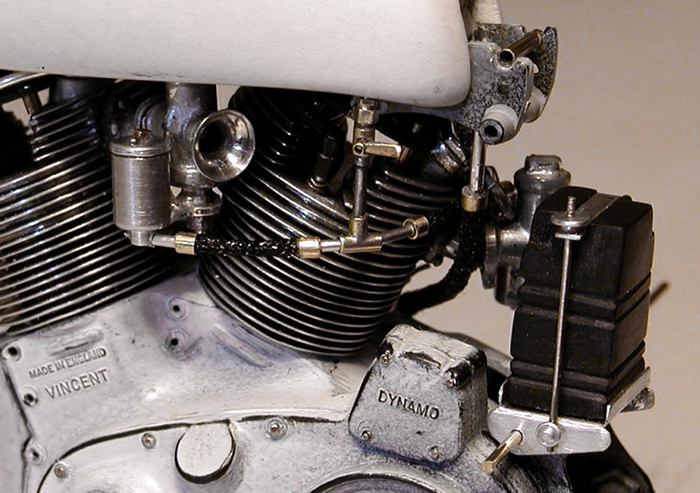

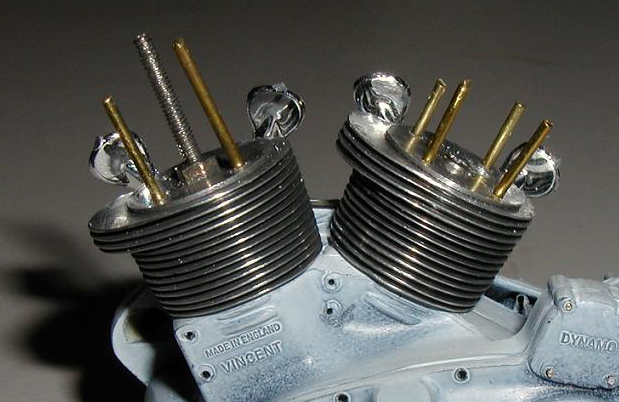

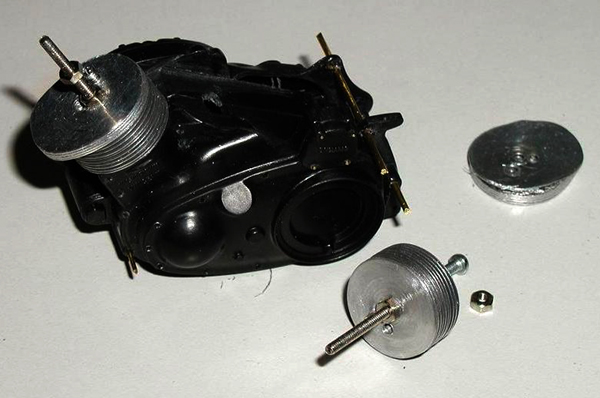

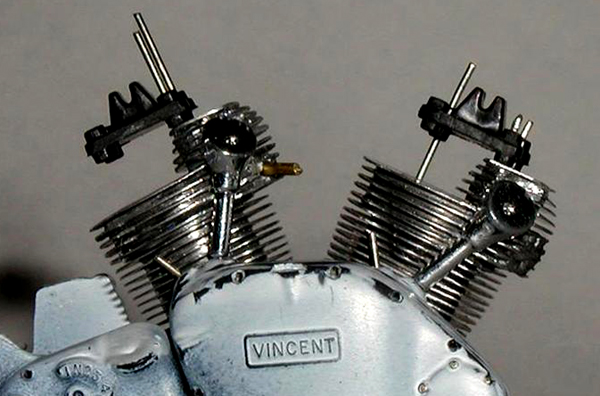

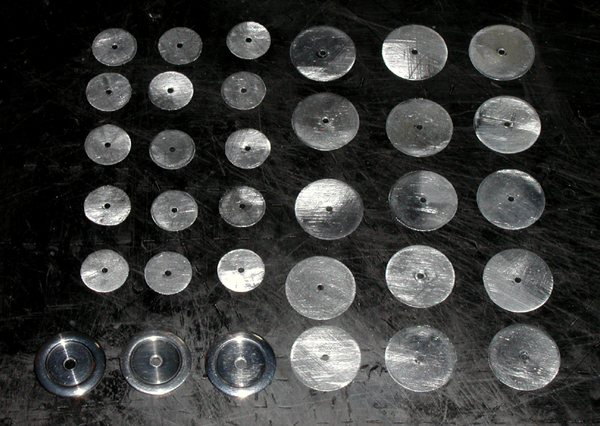

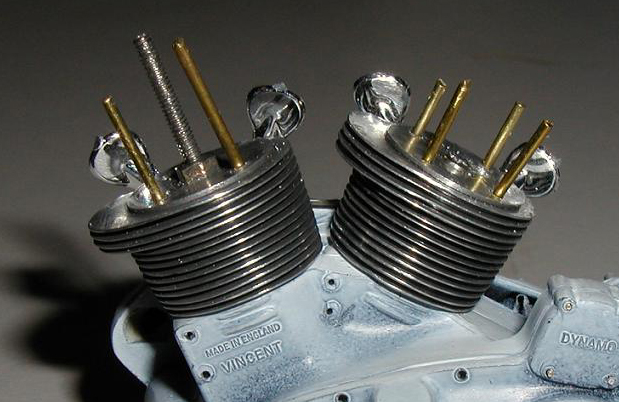

そのエンジンは、アルミ板でフィンを作り、そこに複雑なオイルラインを足していく。

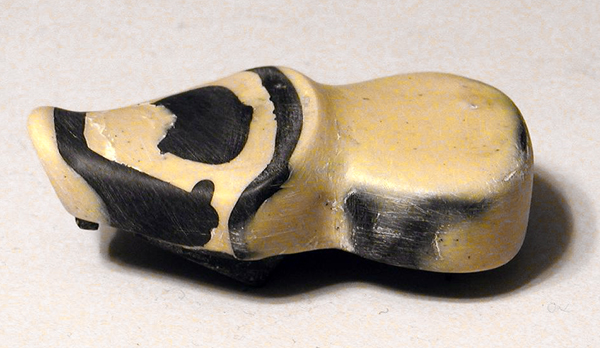

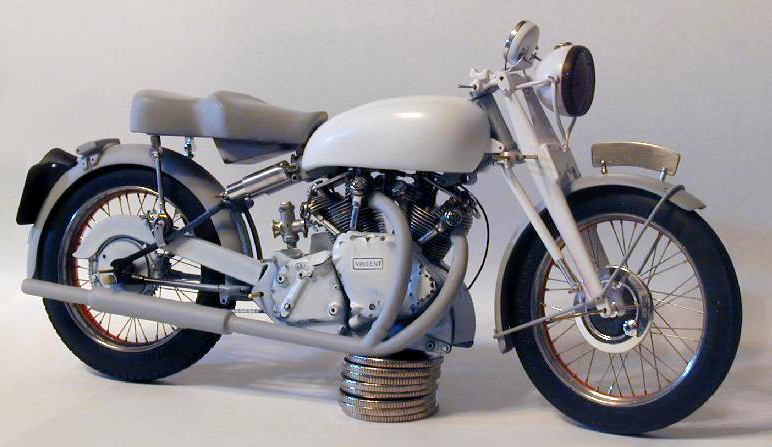

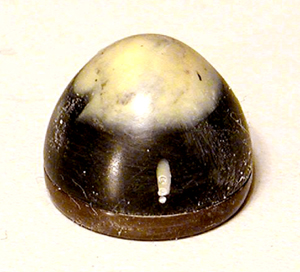

シート・タンク・ヘッドライトの形状をエポキシパテで整形する。

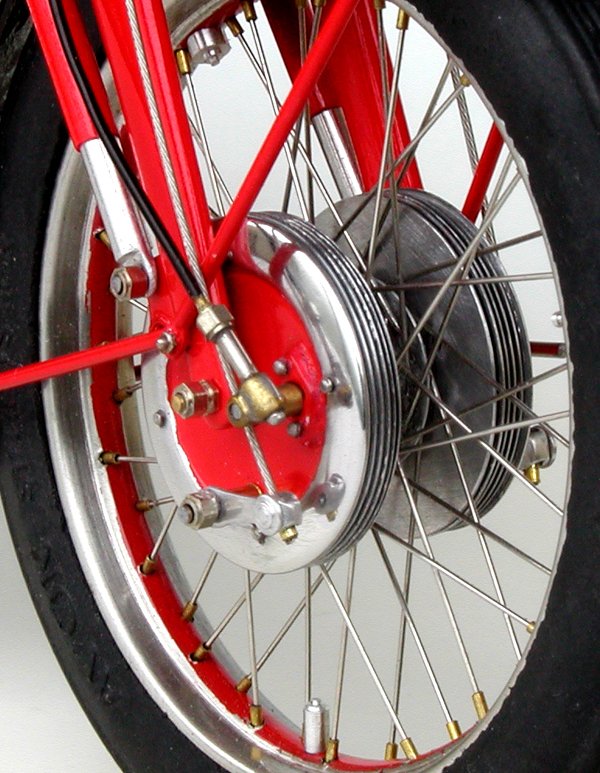

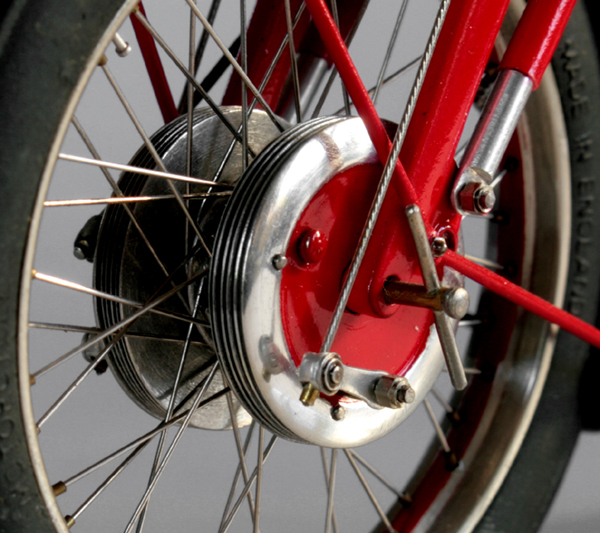

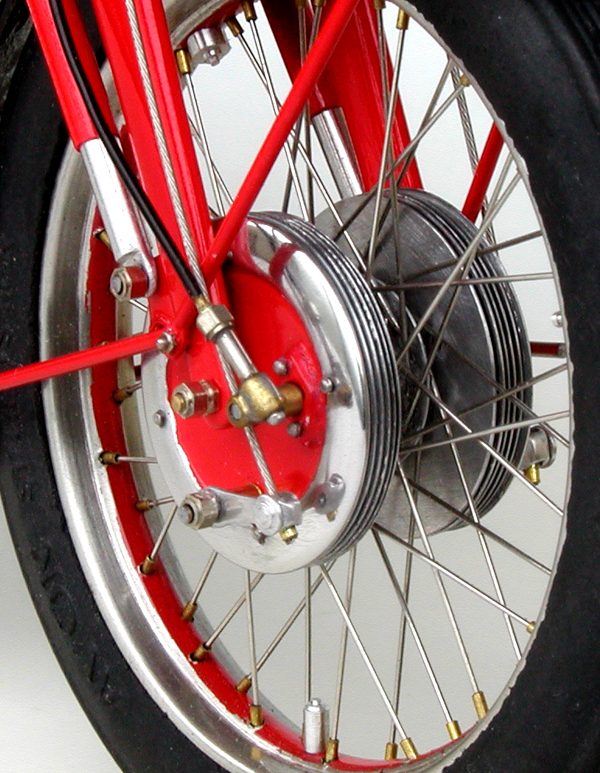

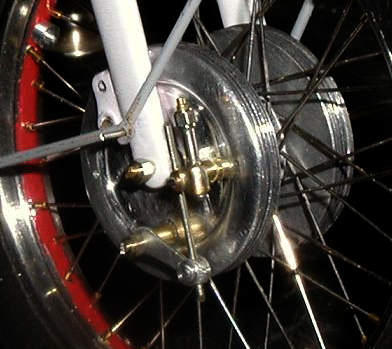

リムとハブはアルミから削りだす。

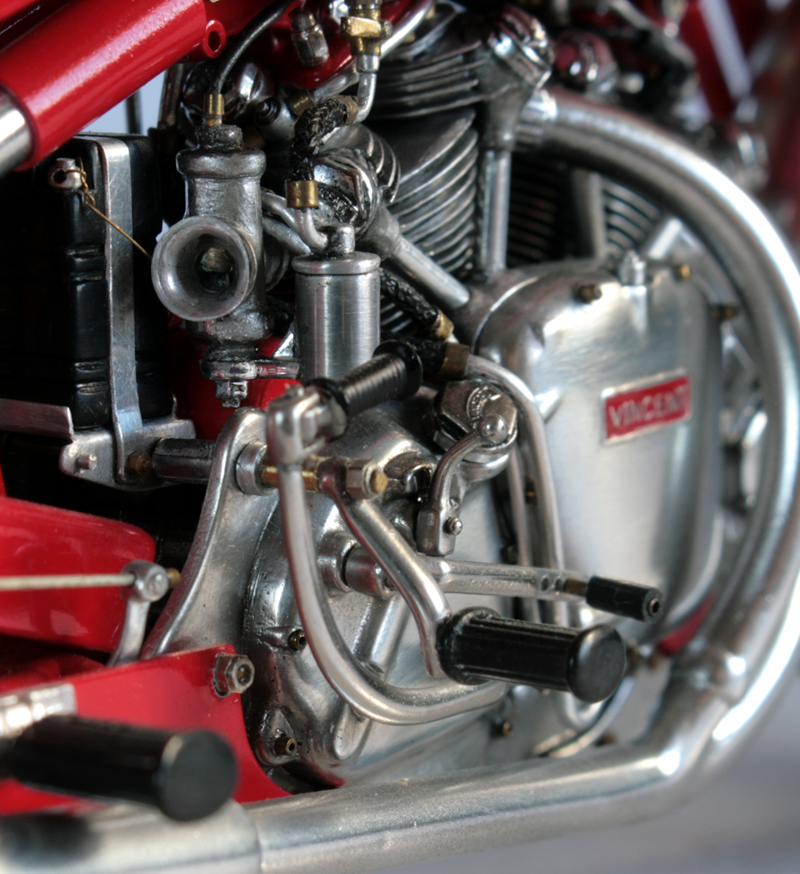

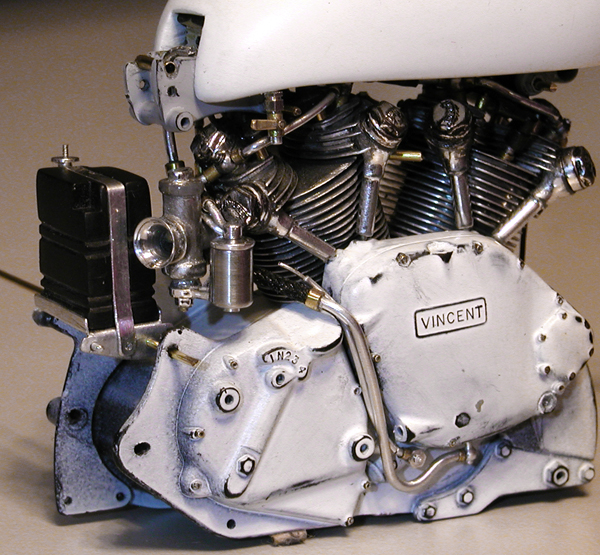

さらに、キャブのフロートをアルミ棒を旋盤でひき、バッテリーステーも作成。

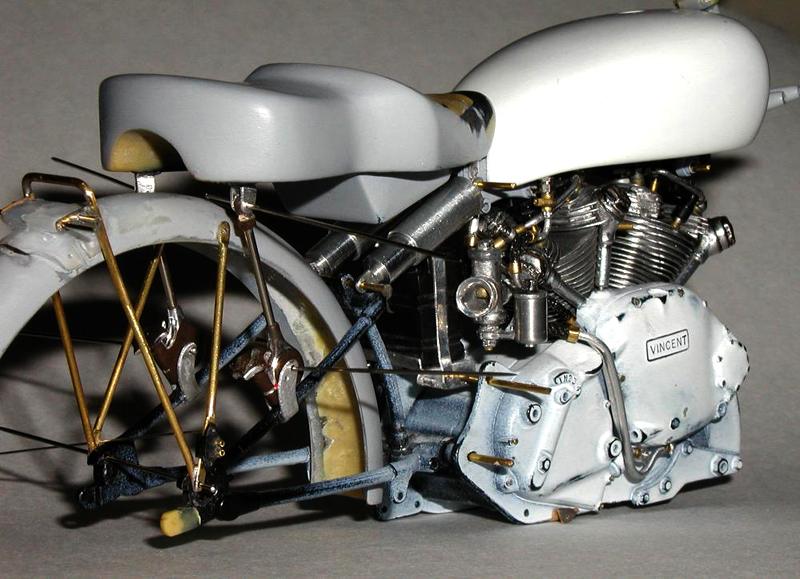

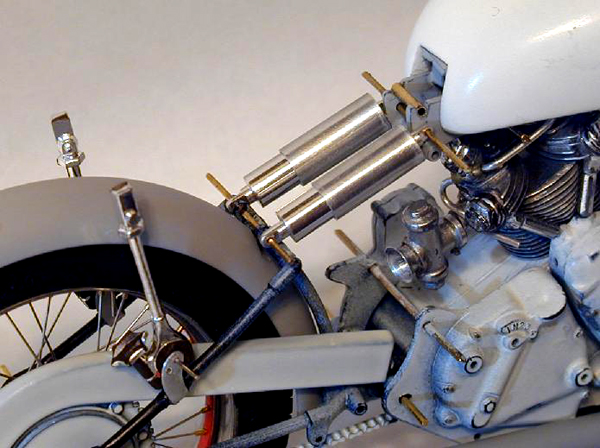

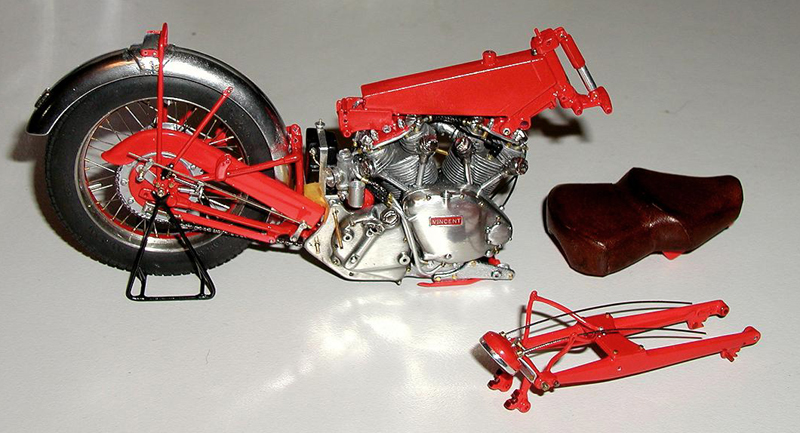

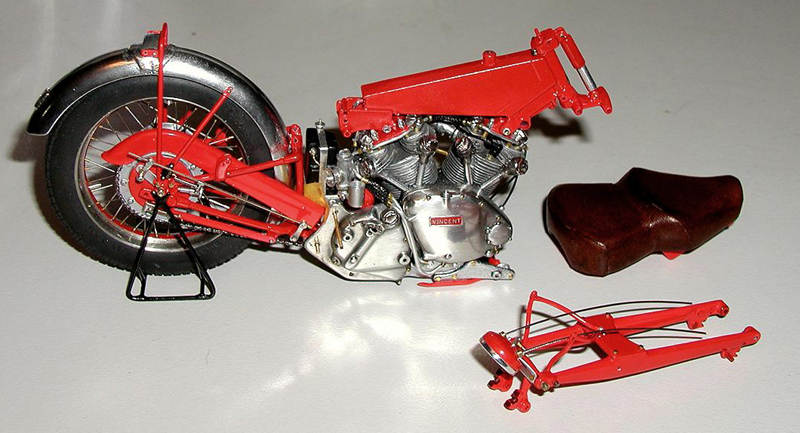

リア周辺の部品を作っておいて、エンジン上部のフレームに取り付ける。

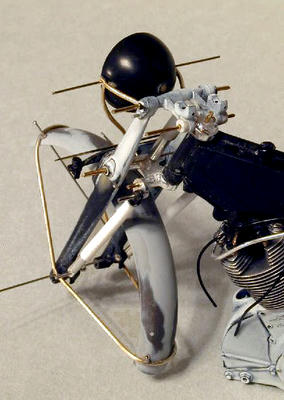

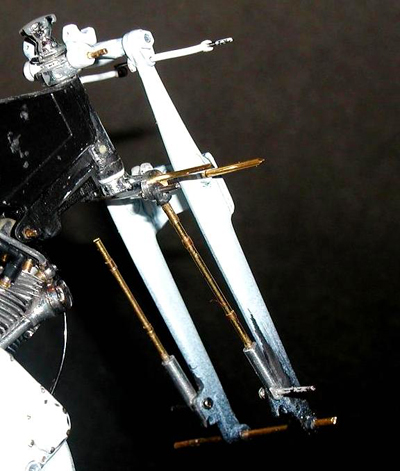

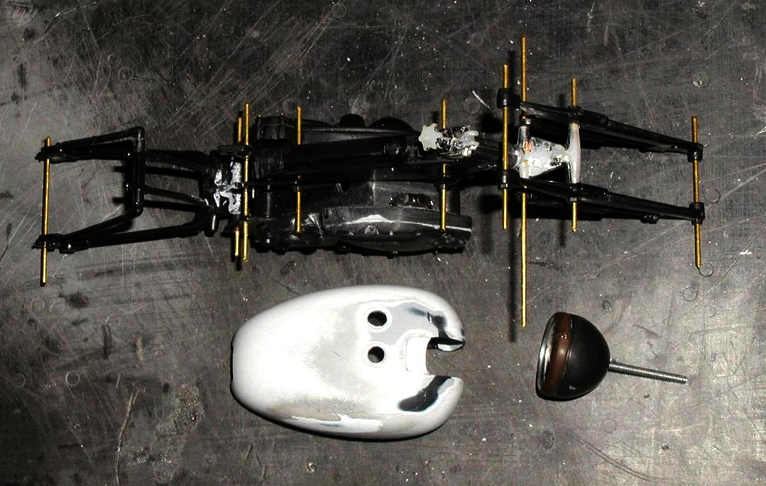

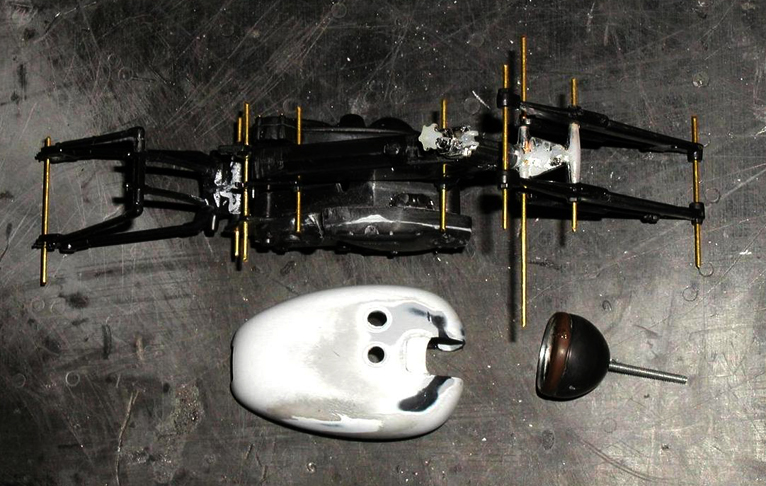

フロント周辺のステーは真鍮に置き換え、全てをボルト留めできるようにする。

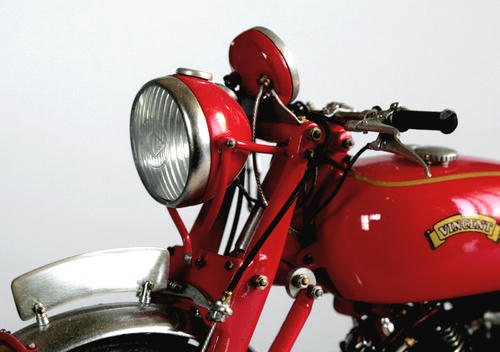

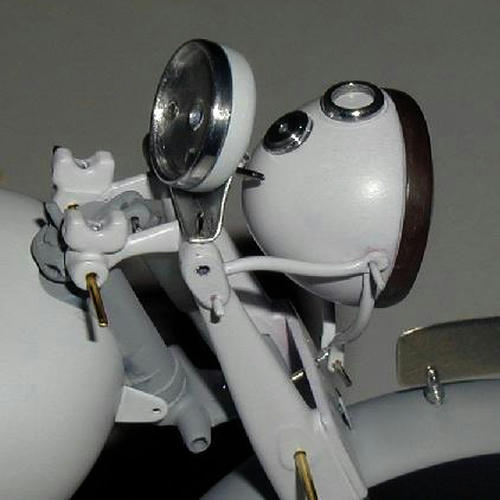

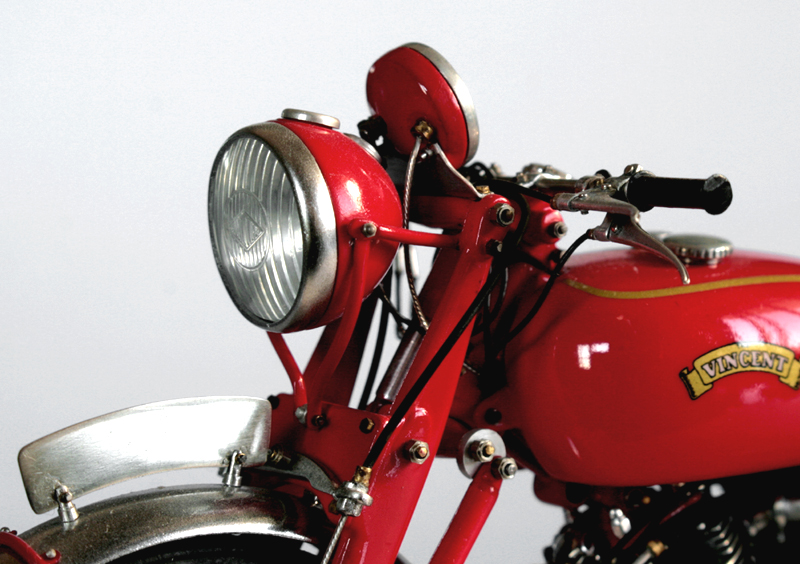

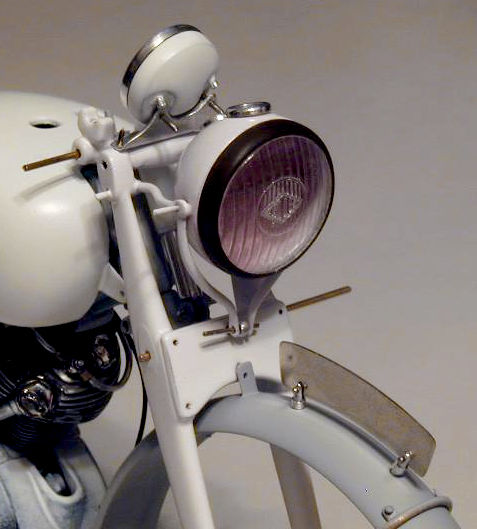

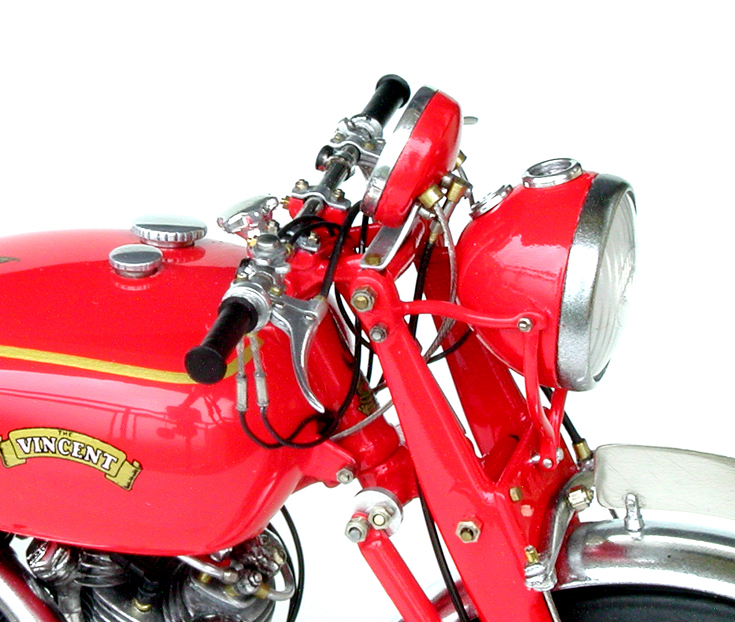

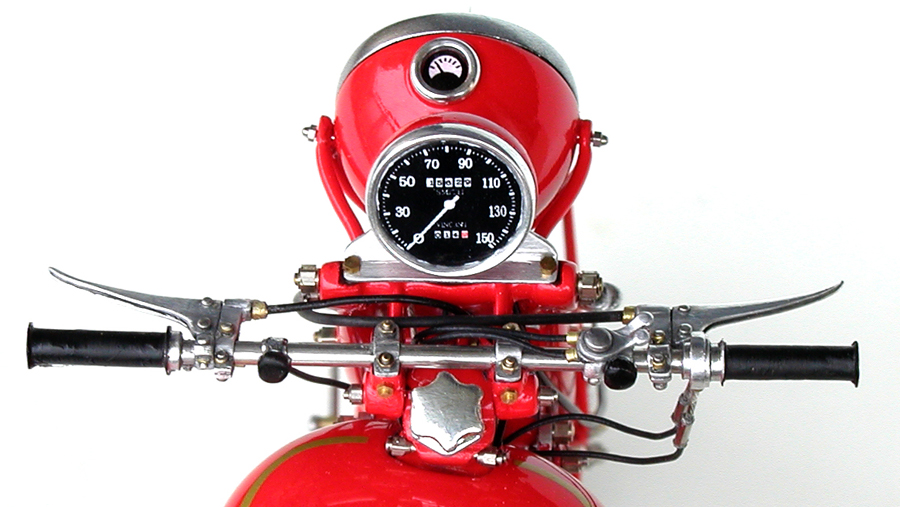

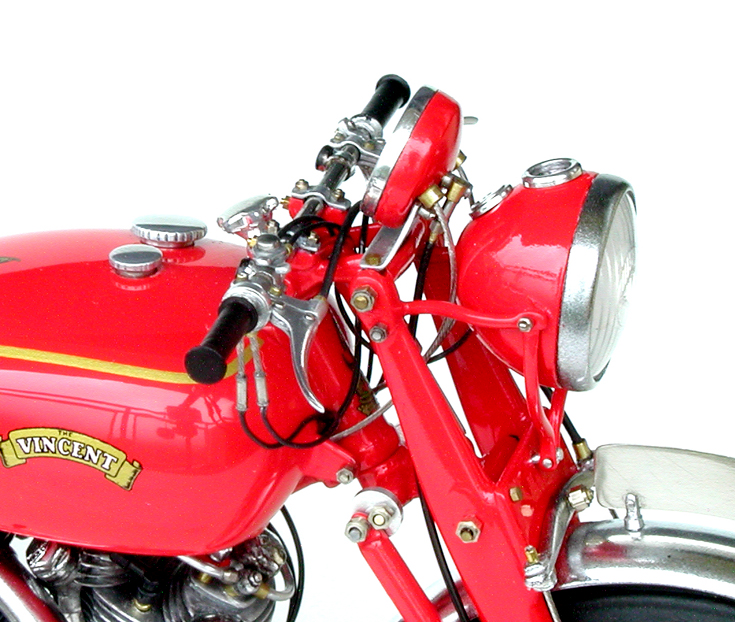

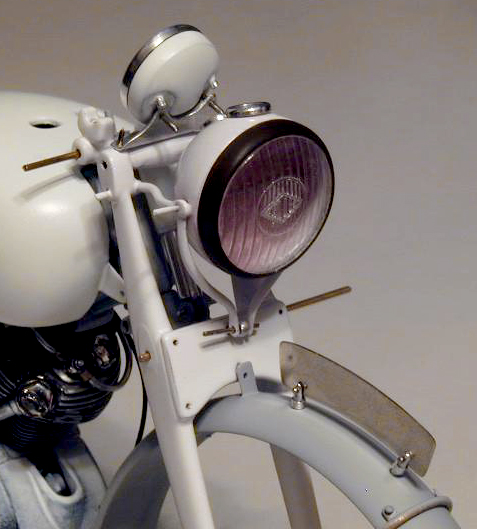

ヘッドライト、メーター周りはアルミを旋盤で加工。

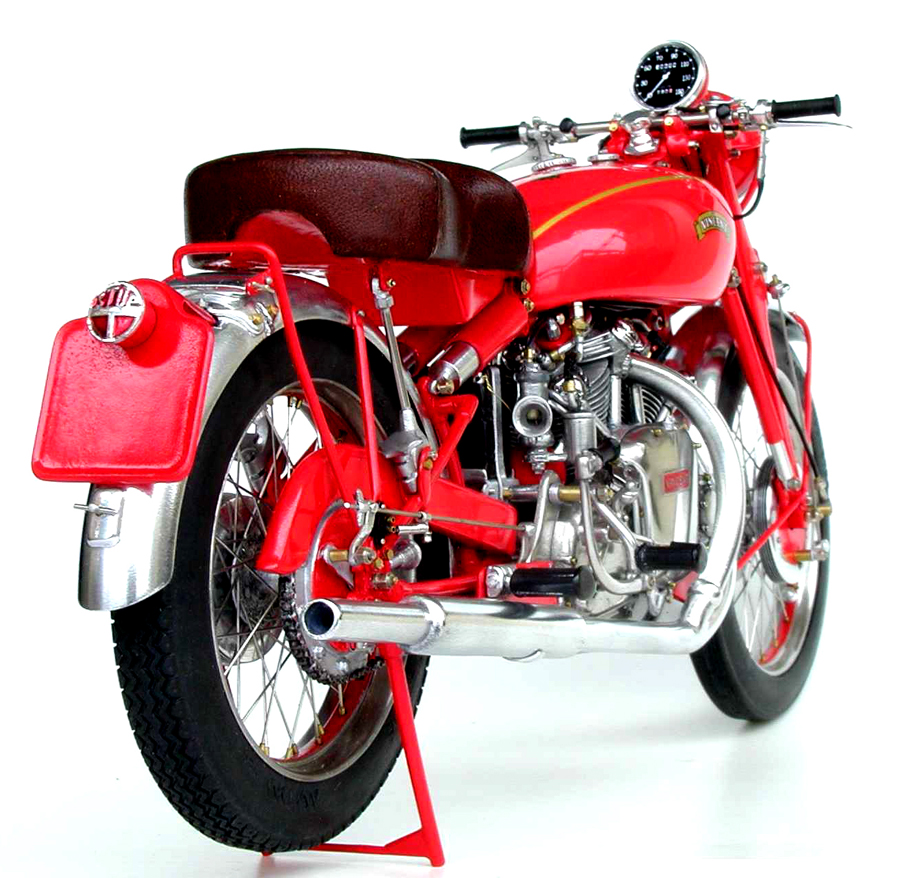

ナンバープレートのステーはアルミ棒に0.3mmほどの隙間を作り、これもボルト留め。

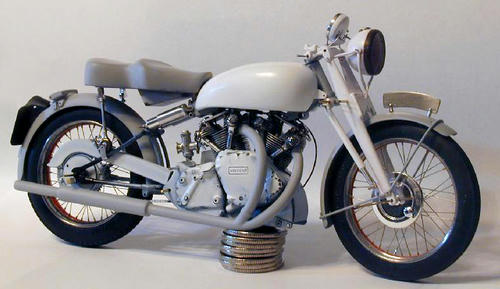

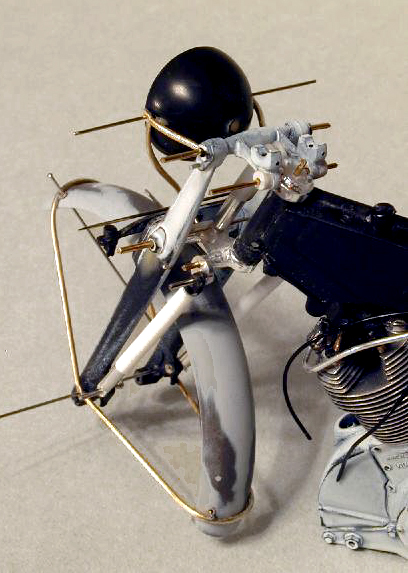

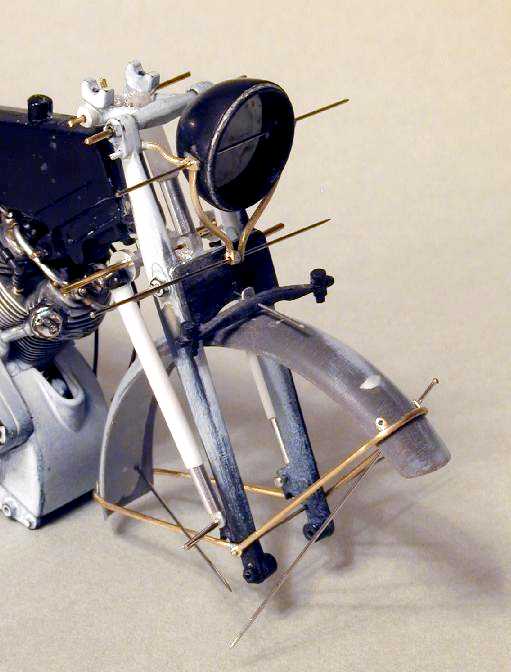

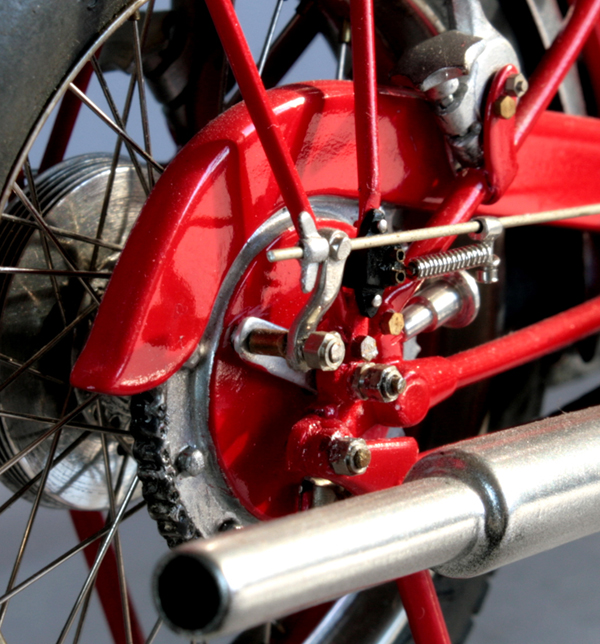

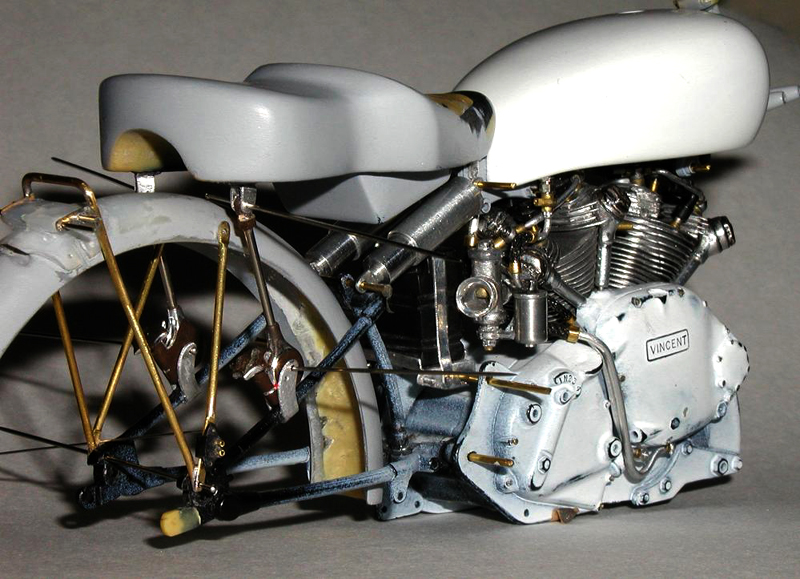

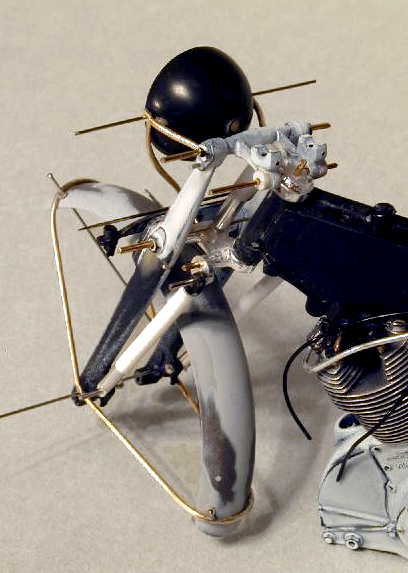

全体のバランスがだいたい整ったところで、フェンダーステーを真鍮で作成。
以前に作った 1/12 の Red Rapide の制作過程を見直しがてら、写真も撮り直して見た。
自分で言うのも何だけれど、1/12にしては、結構良く出来ている気がする。
Vincentはフレームがなく、エンジンを中心に部品が組み立てられている。

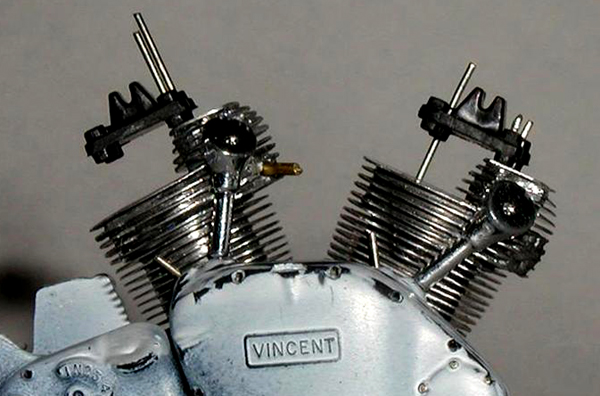

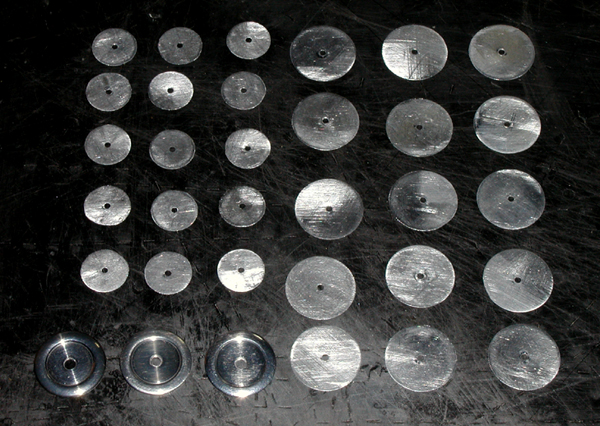

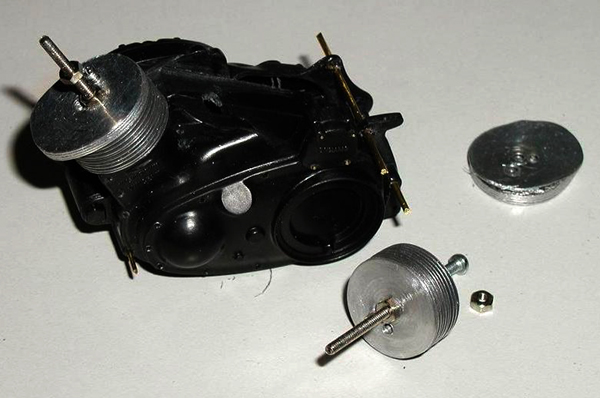

そのエンジンは、アルミ板でフィンを作り、そこに複雑なオイルラインを足していく。

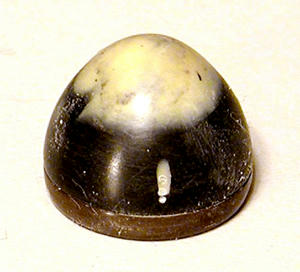

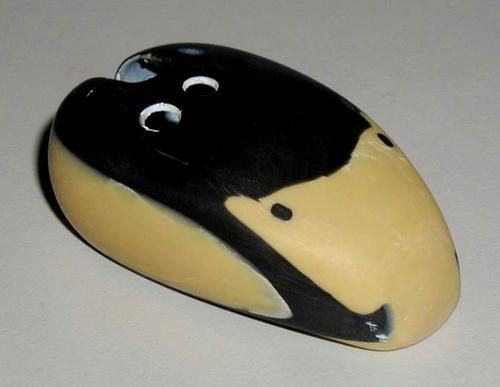

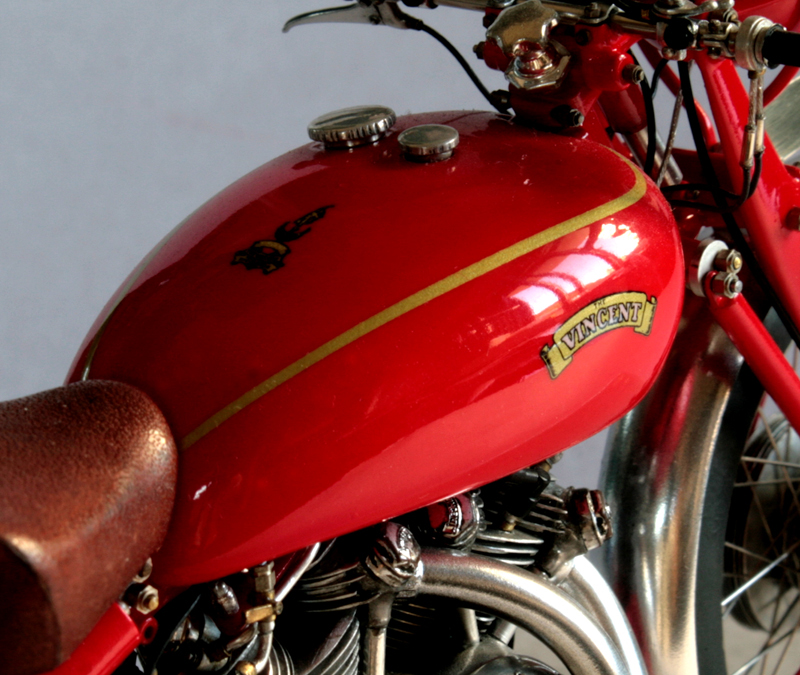

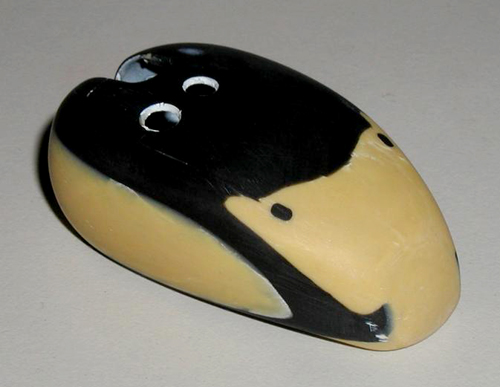

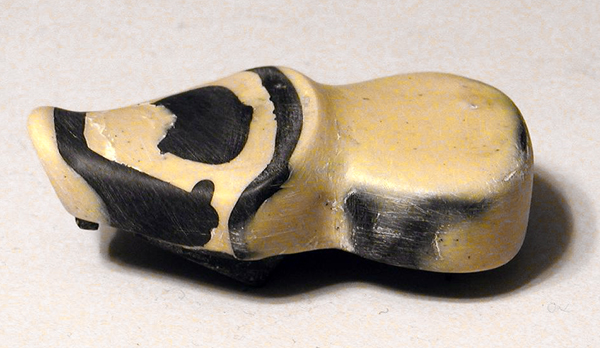

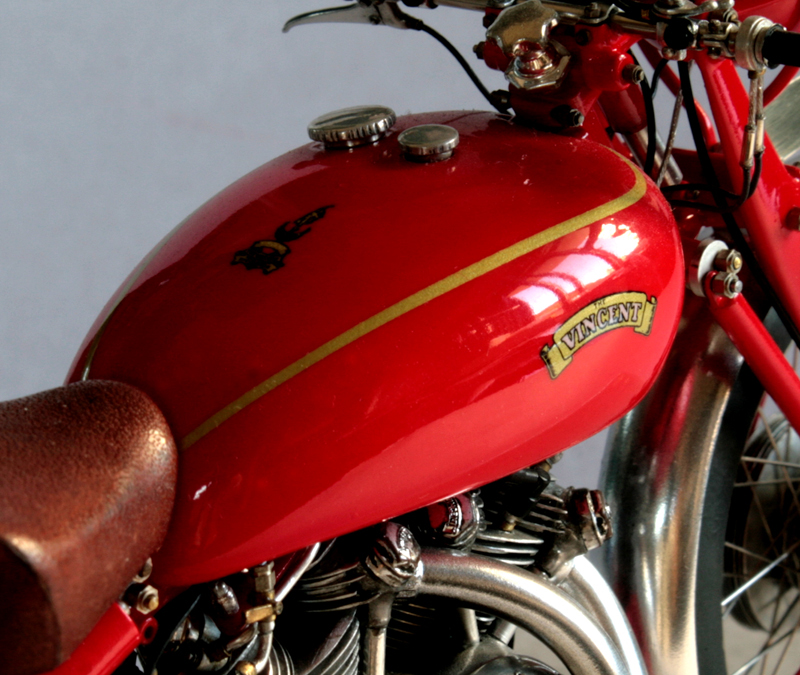

シート・タンク・ヘッドライトの形状をエポキシパテで整形する。

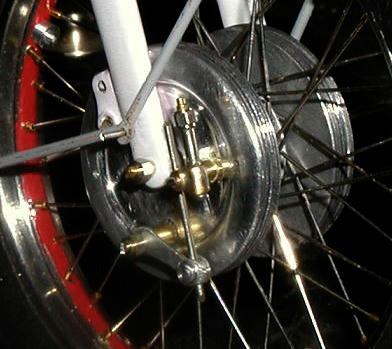

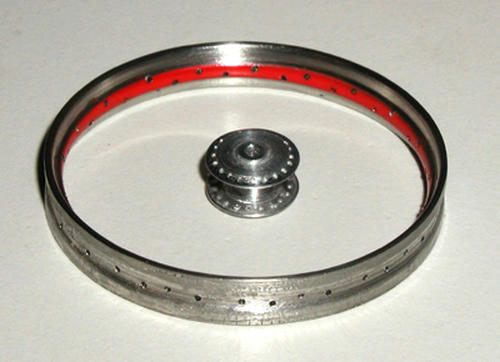

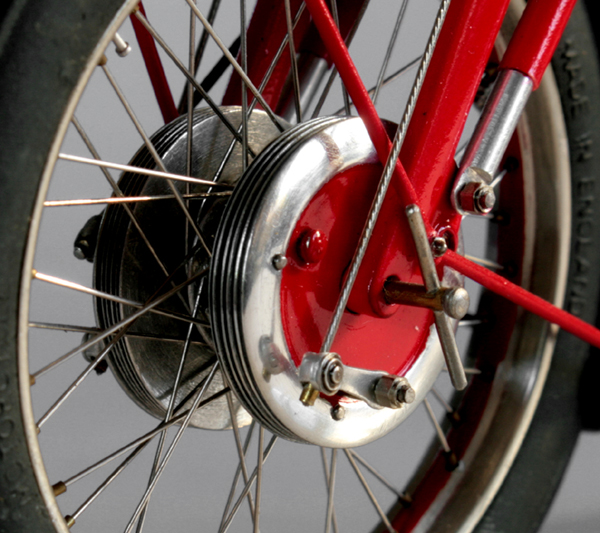

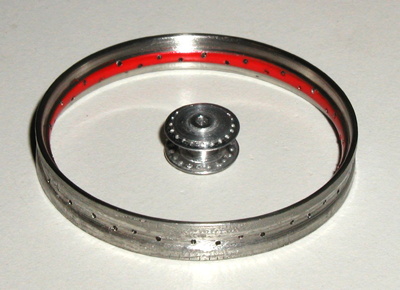

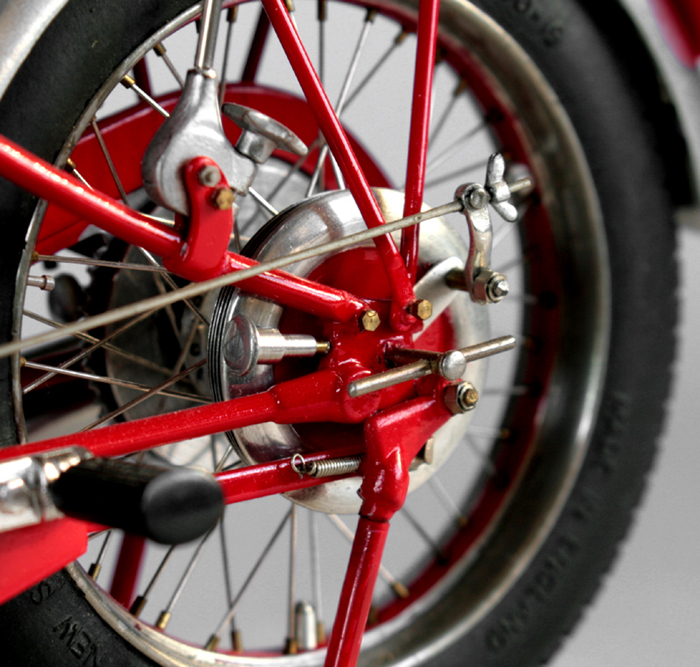

リムとハブはアルミから削りだす。

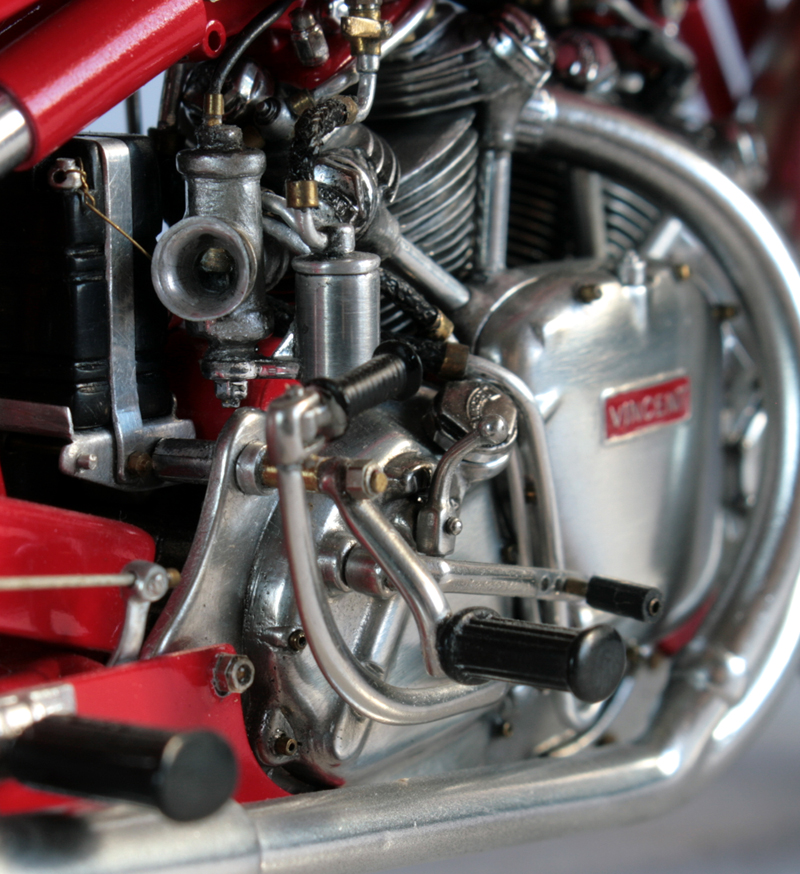

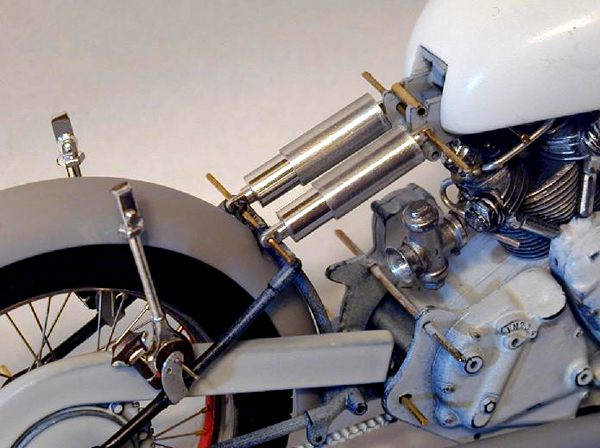

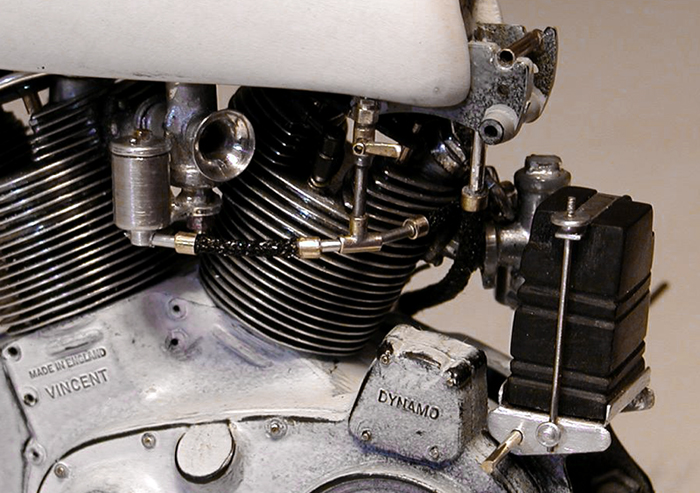

さらに、キャブのフロートをアルミ棒を旋盤でひき、バッテリーステーも作成。

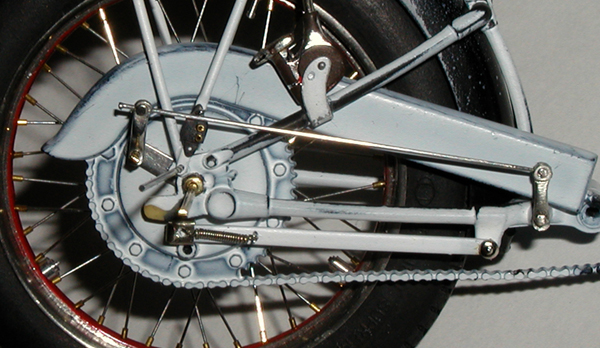

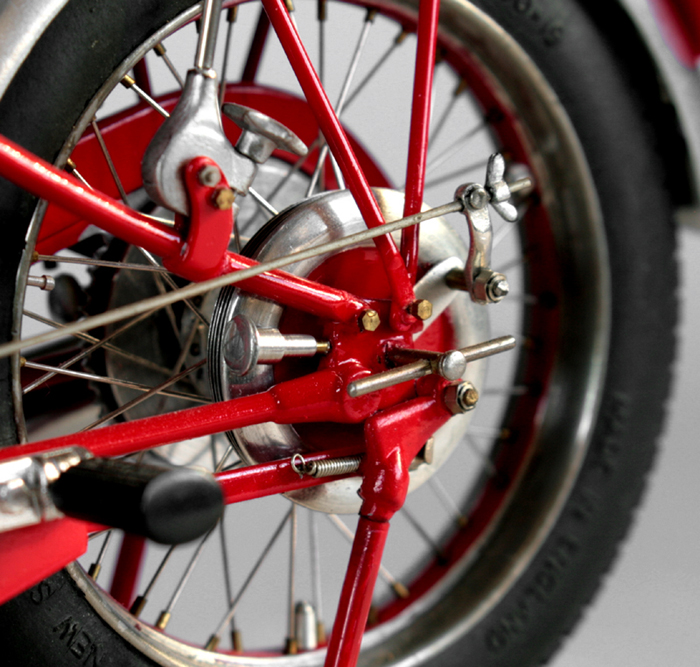

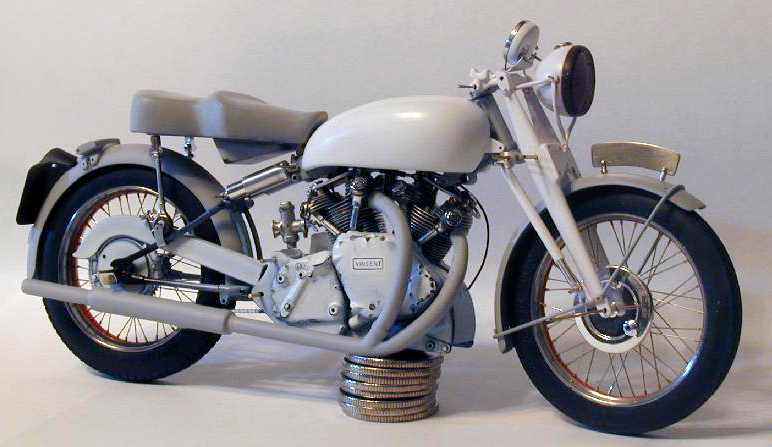

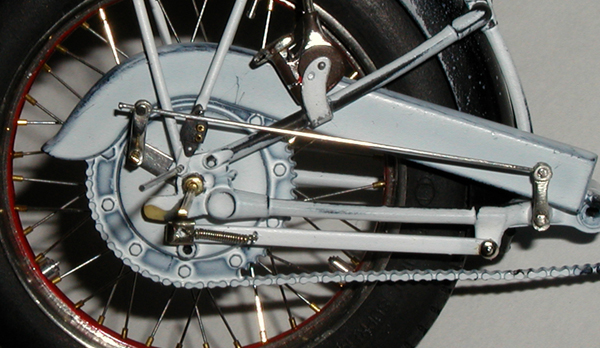

リア周辺の部品を作っておいて、エンジン上部のフレームに取り付ける。

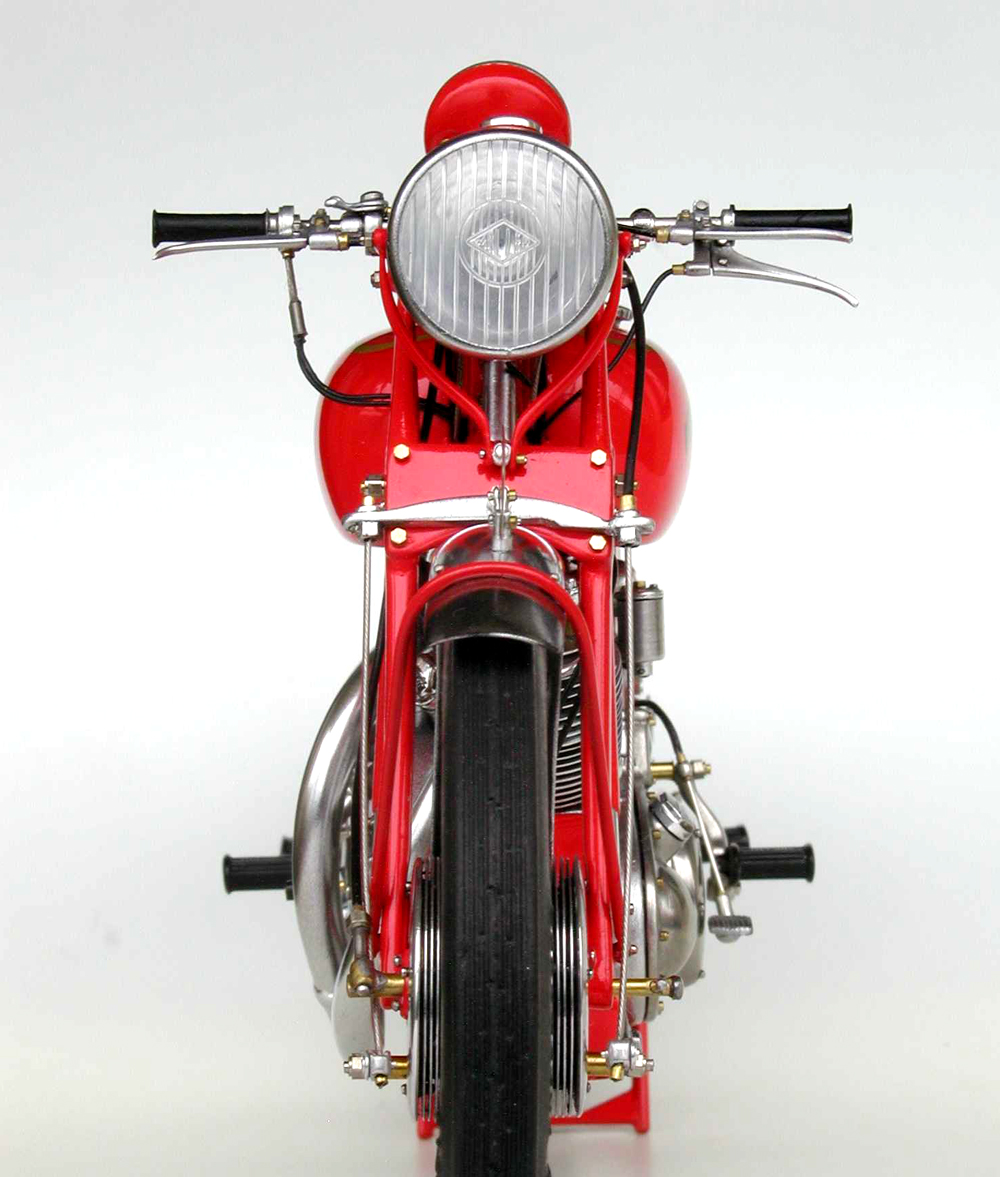

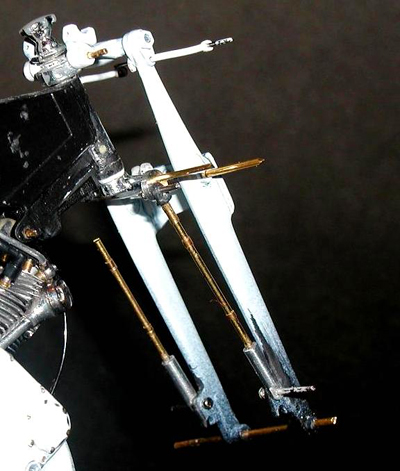

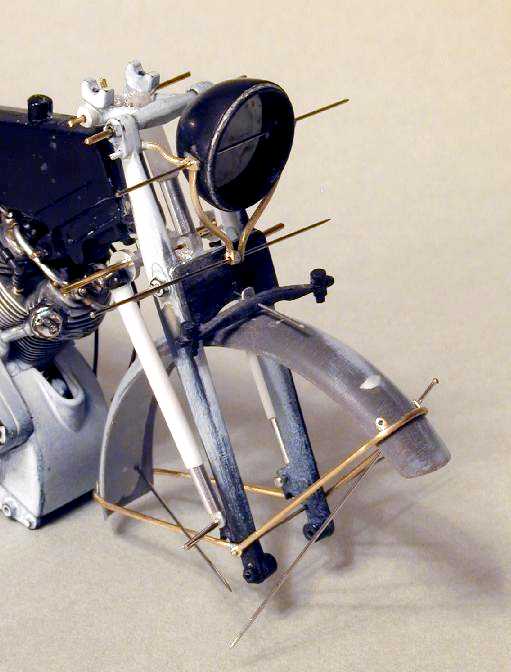

フロント周辺のステーは真鍮に置き換え、全てをボルト留めできるようにする。

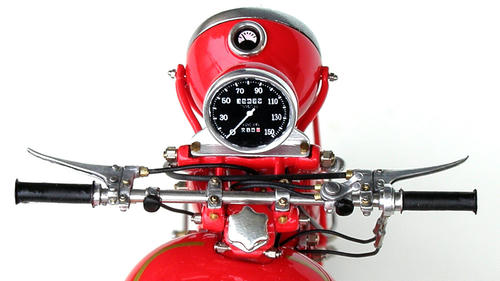

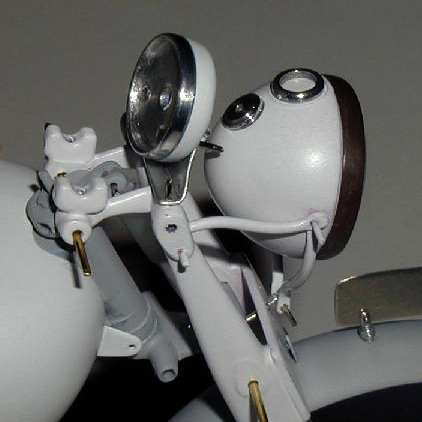

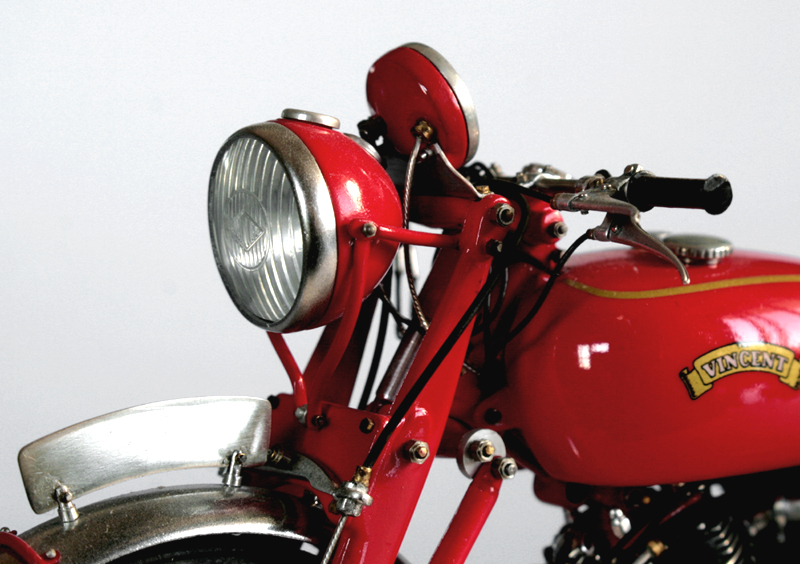

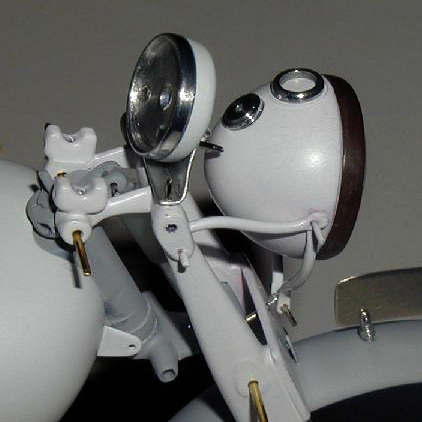

ヘッドライト、メーター周りはアルミを旋盤で加工。
ナンバープレートのステーはアルミ棒に0.3mmほどの隙間を作り、これもボルト留め。

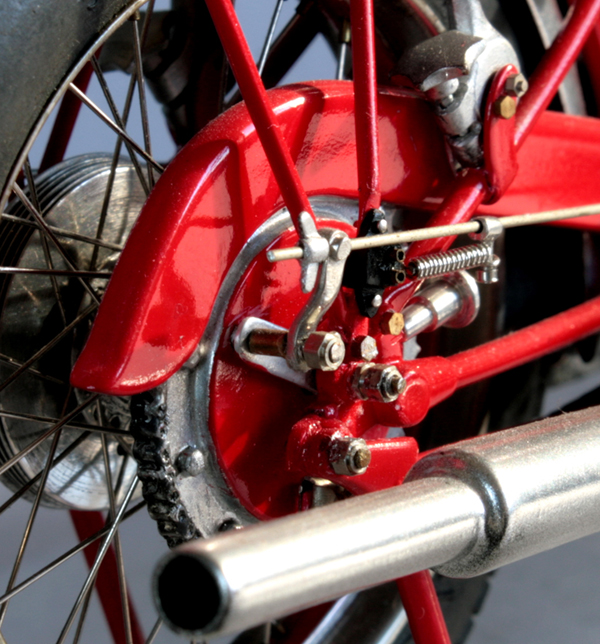

全体のバランスがだいたい整ったところで、フェンダーステーを真鍮で作成。

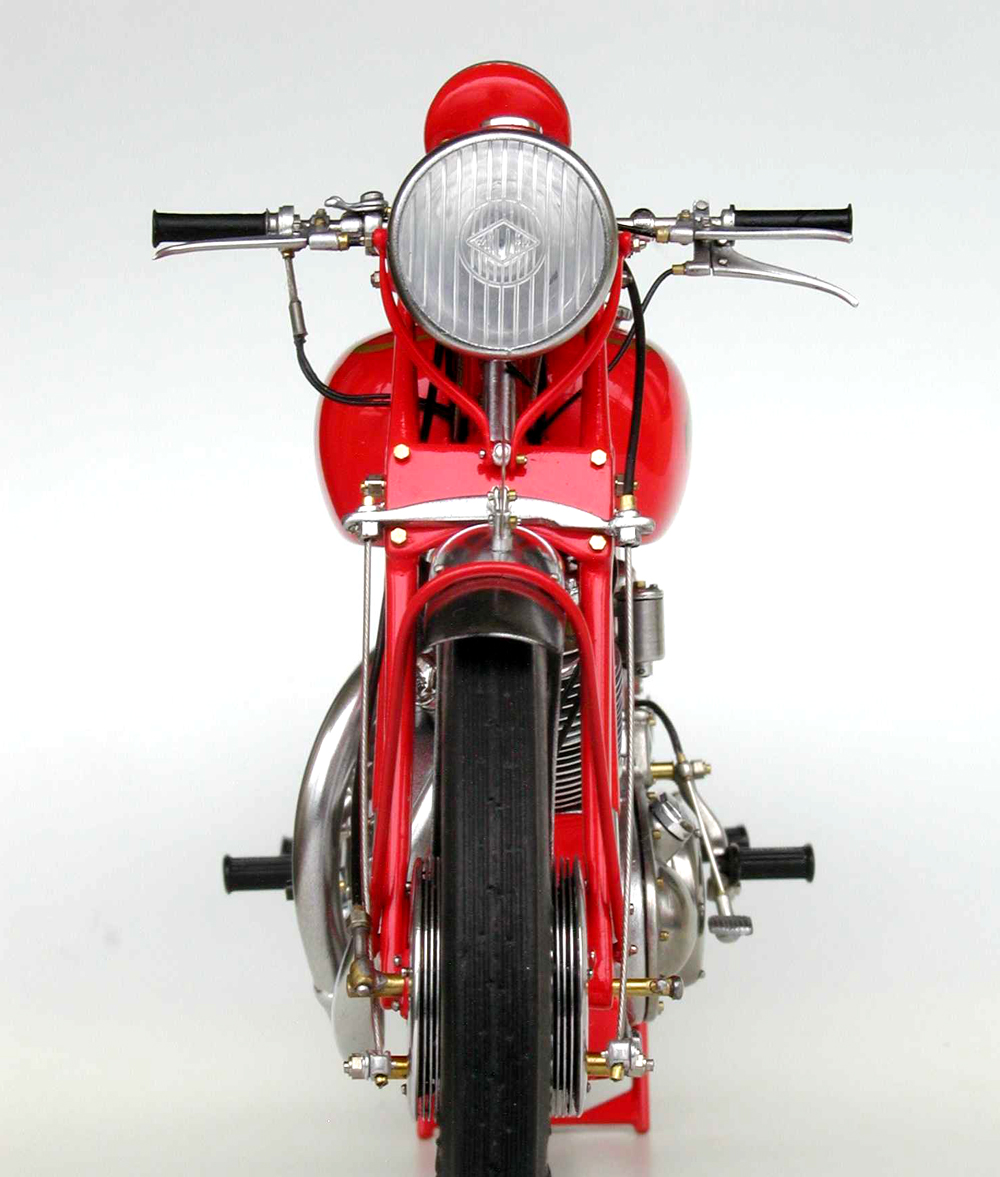

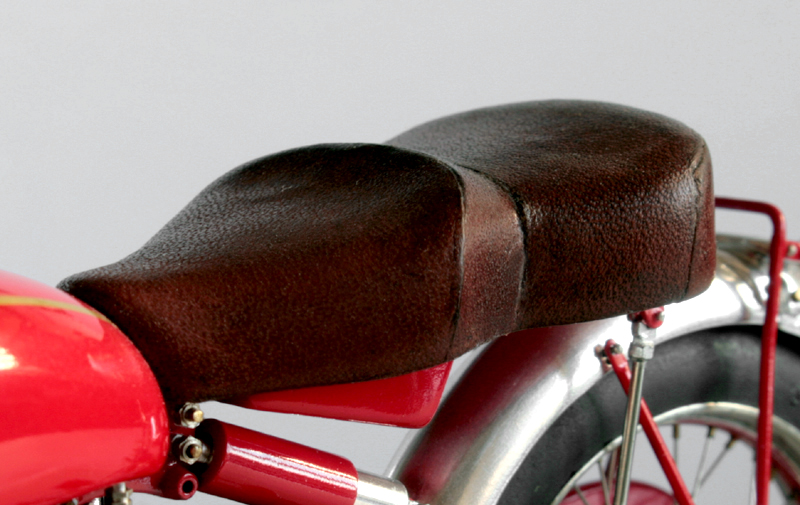

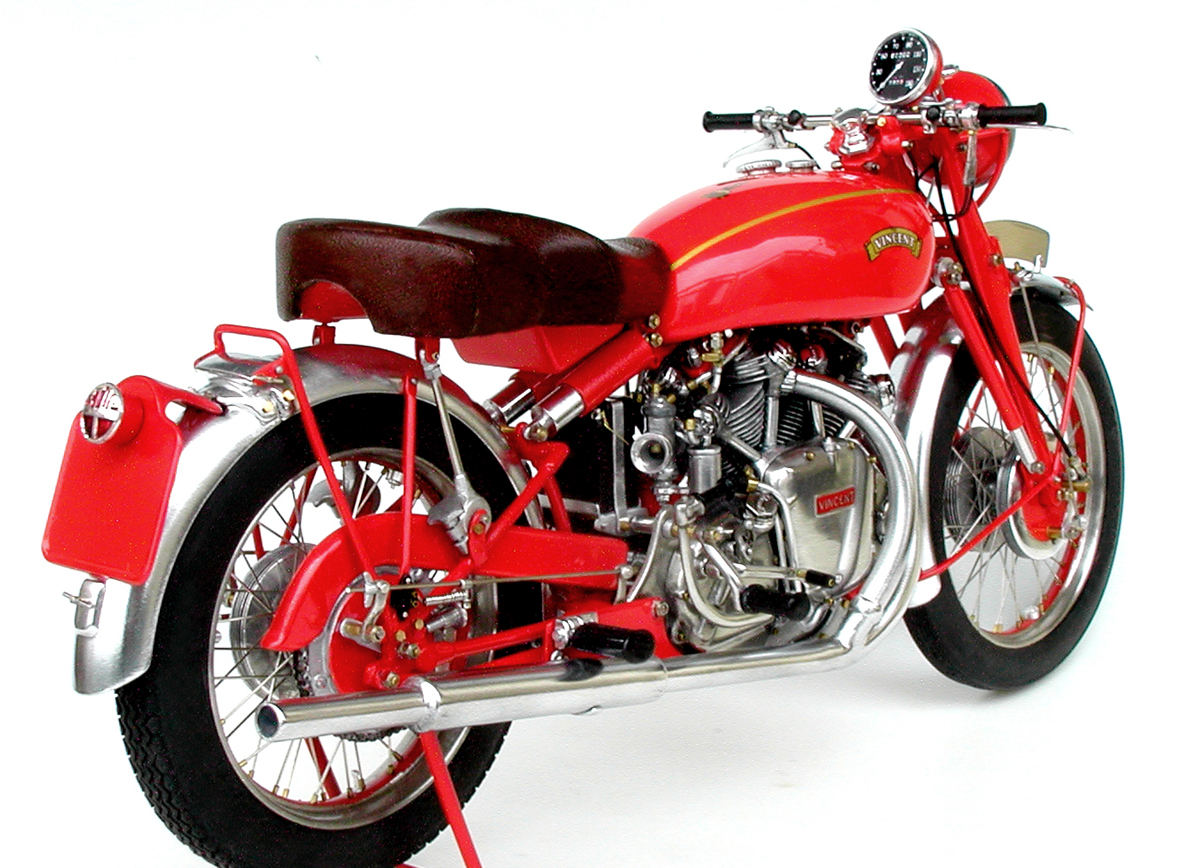

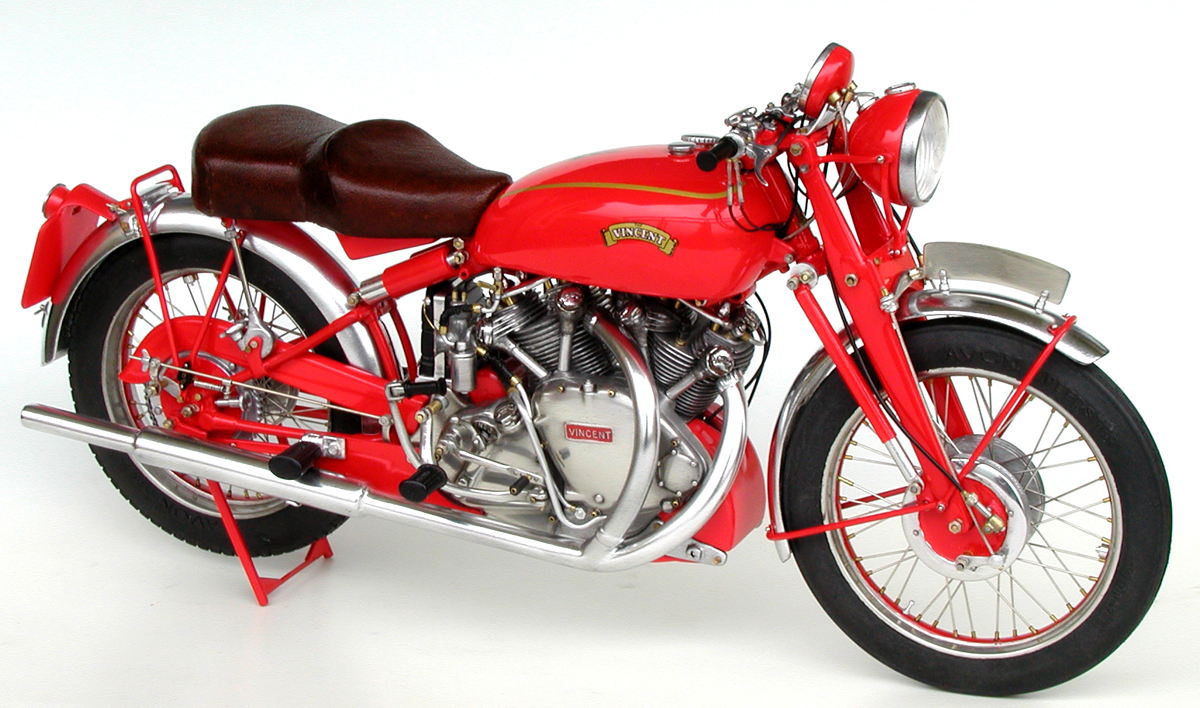

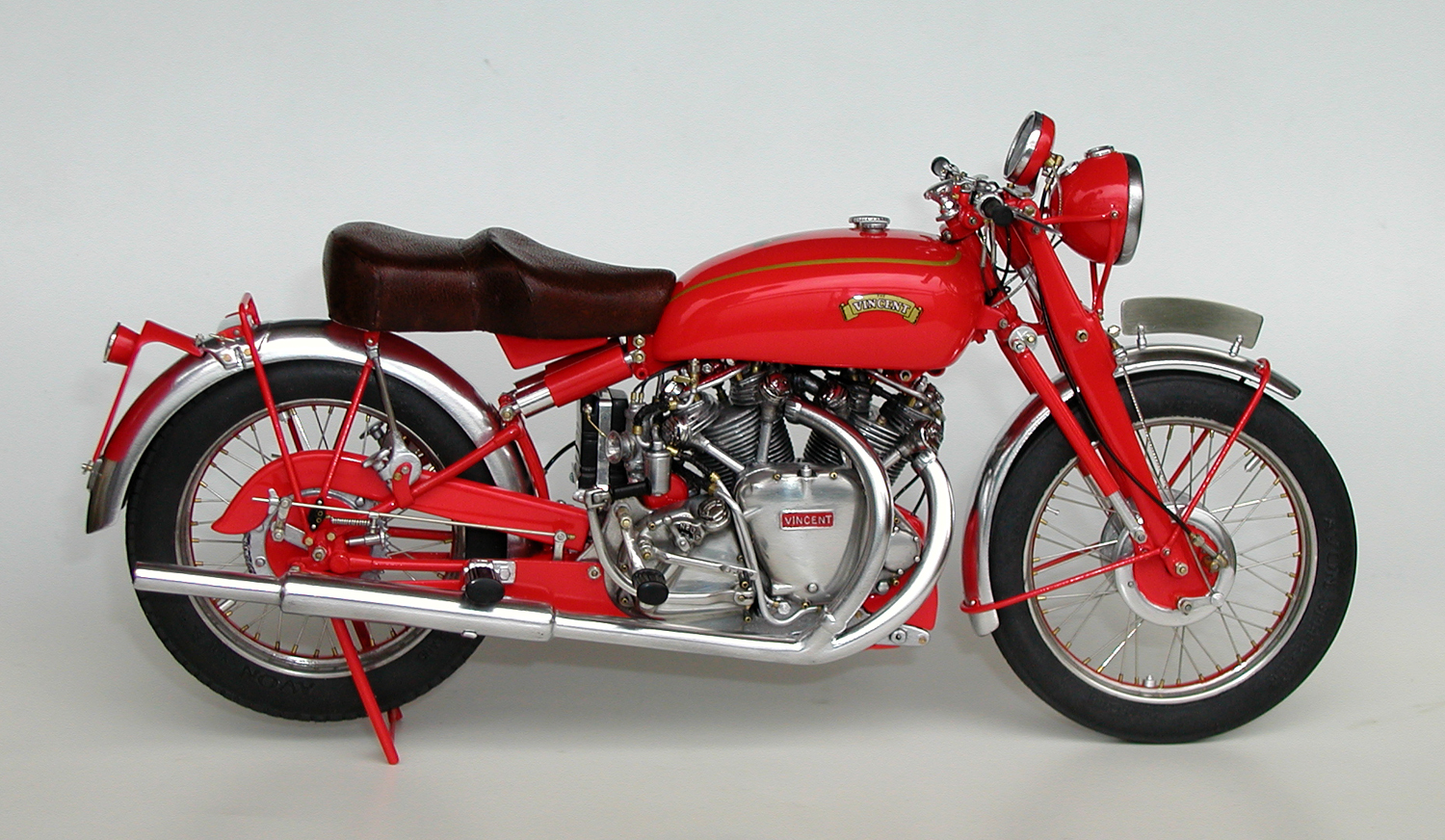

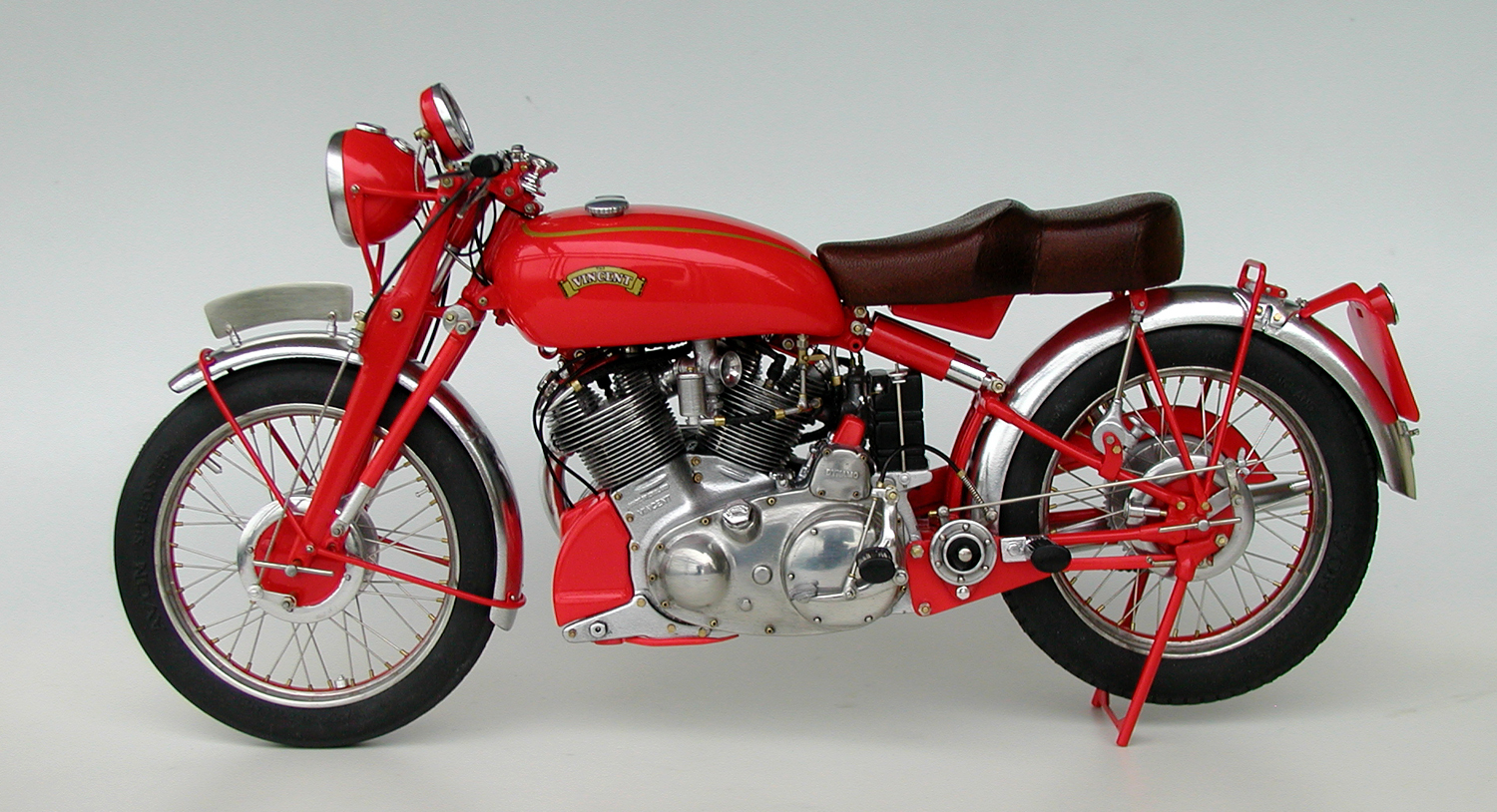

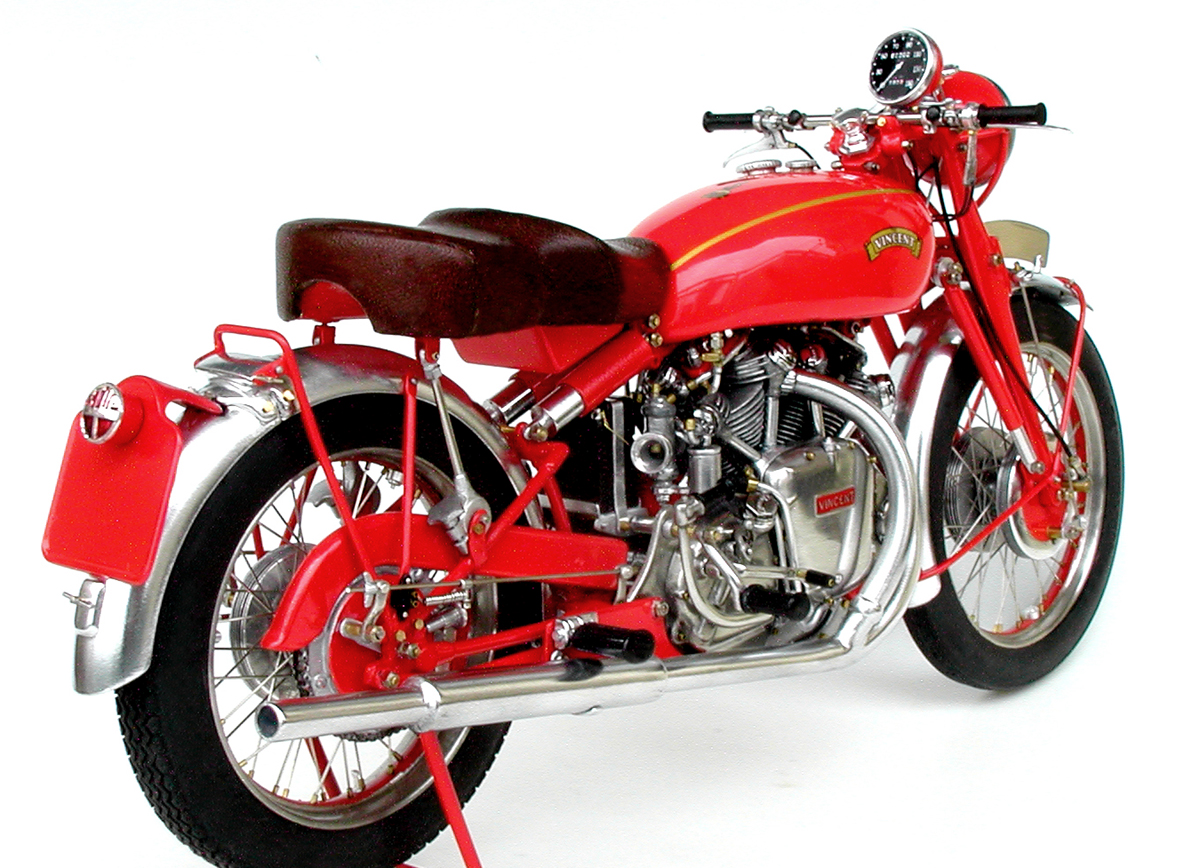

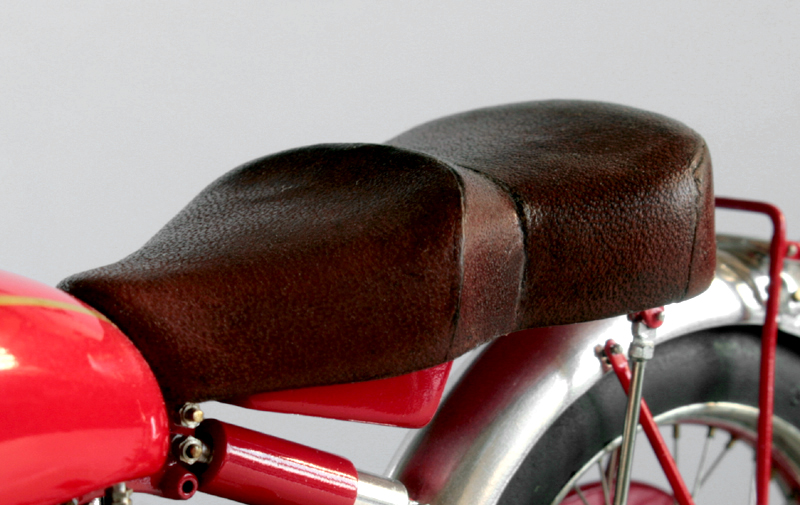

シートには本皮を張り、塗装をしたら最終的に組み立てる。

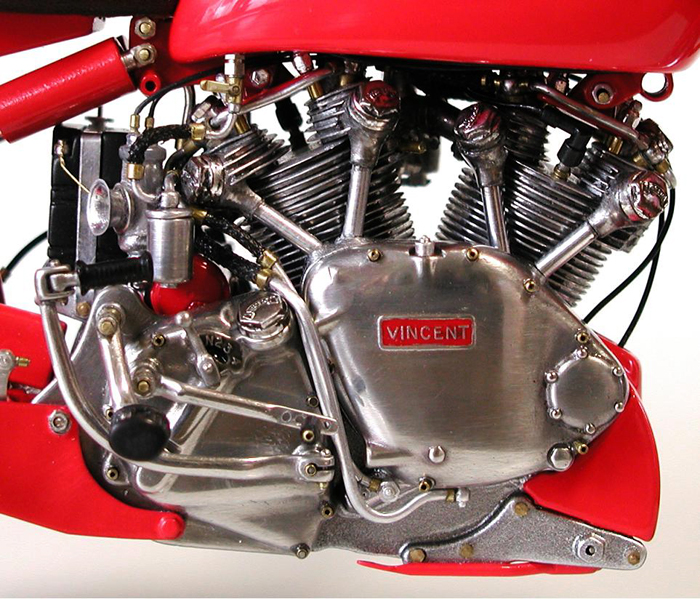

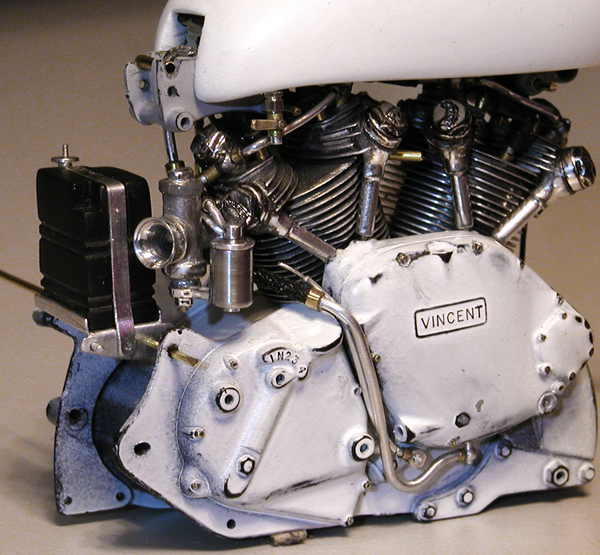

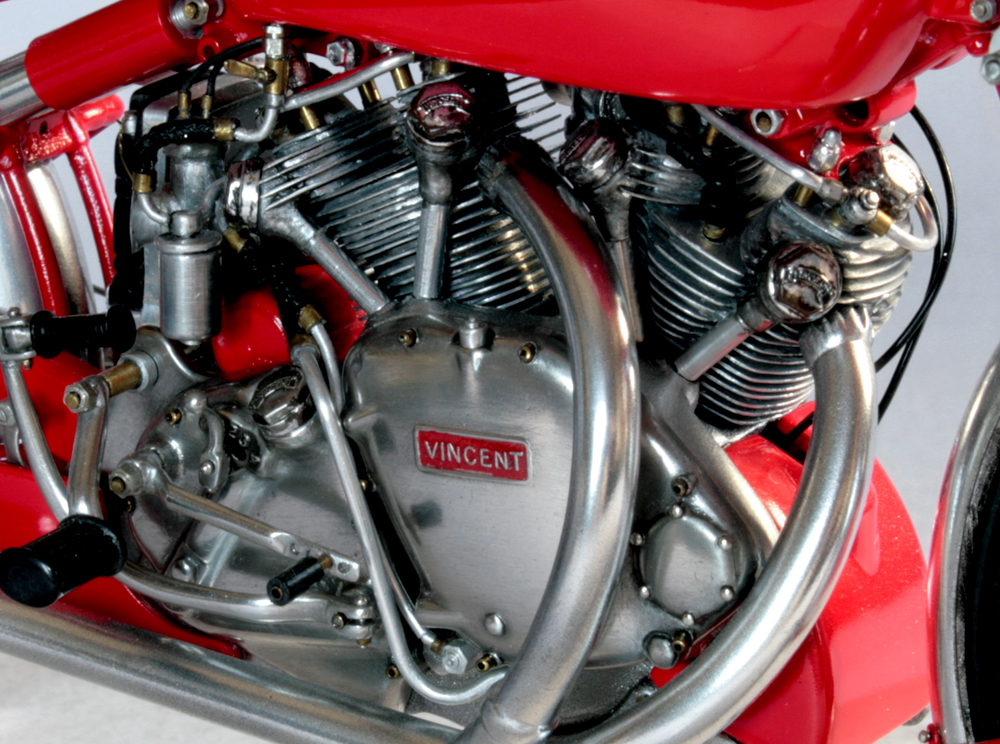

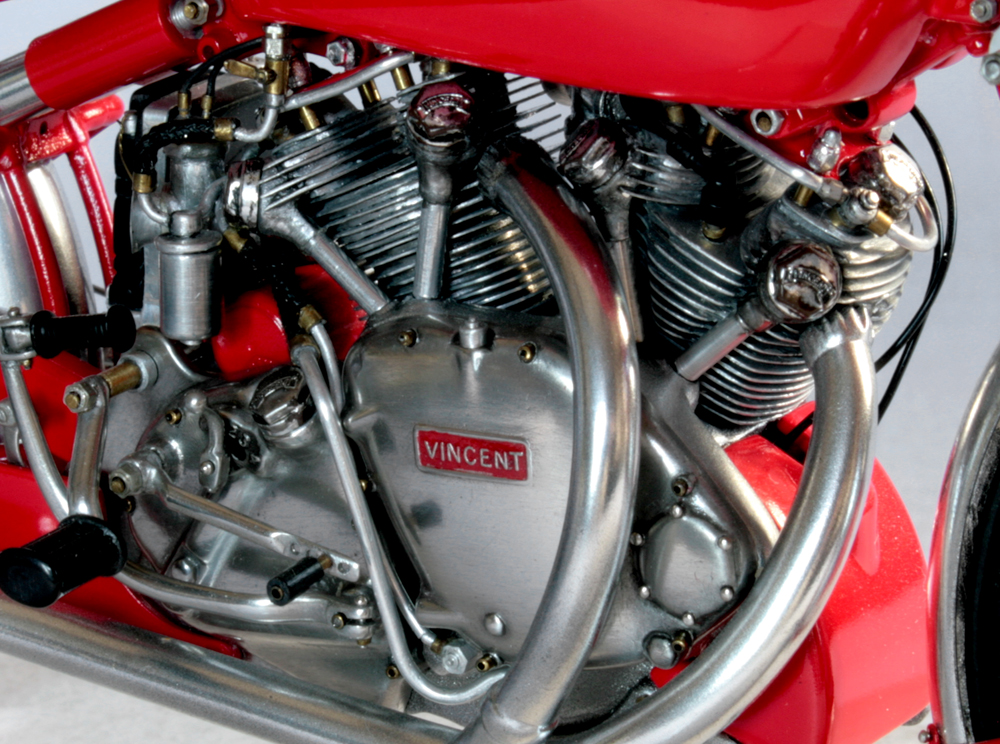

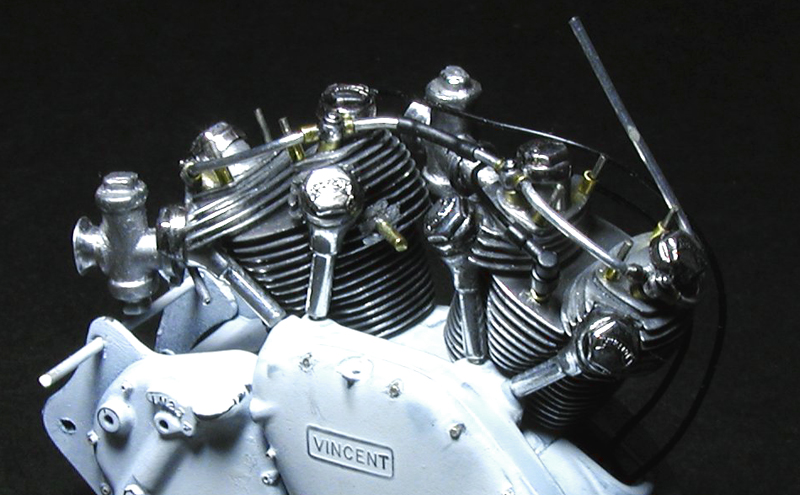

最後の写真はエキパイを取り付ける前のエンジン。

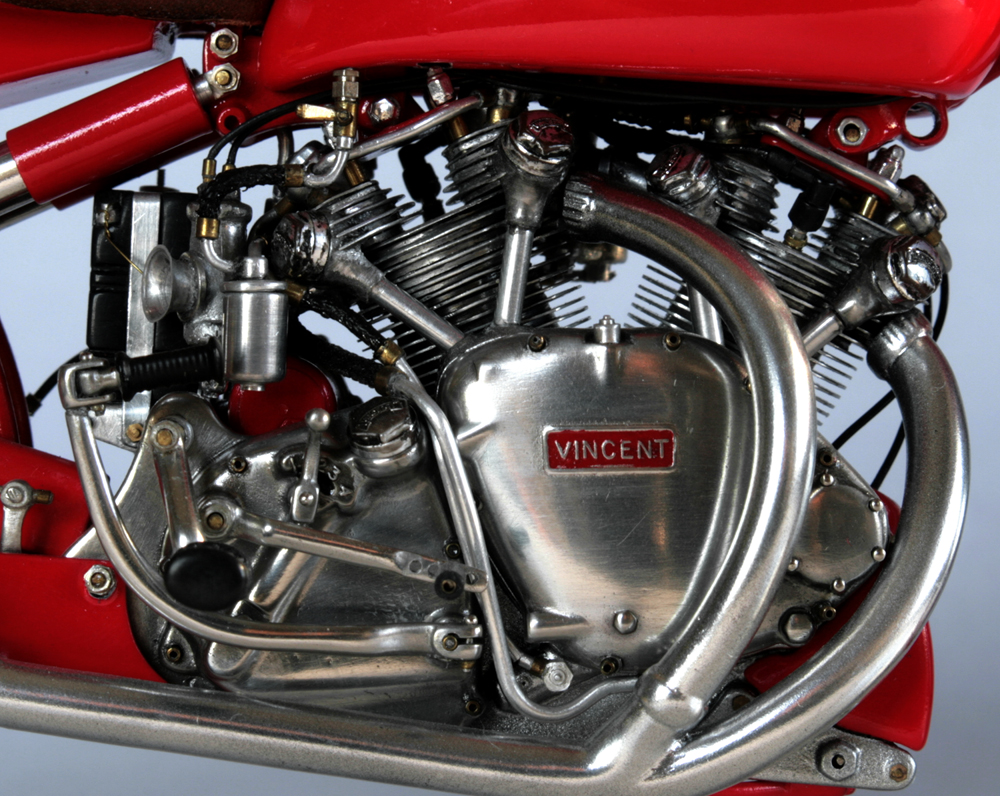

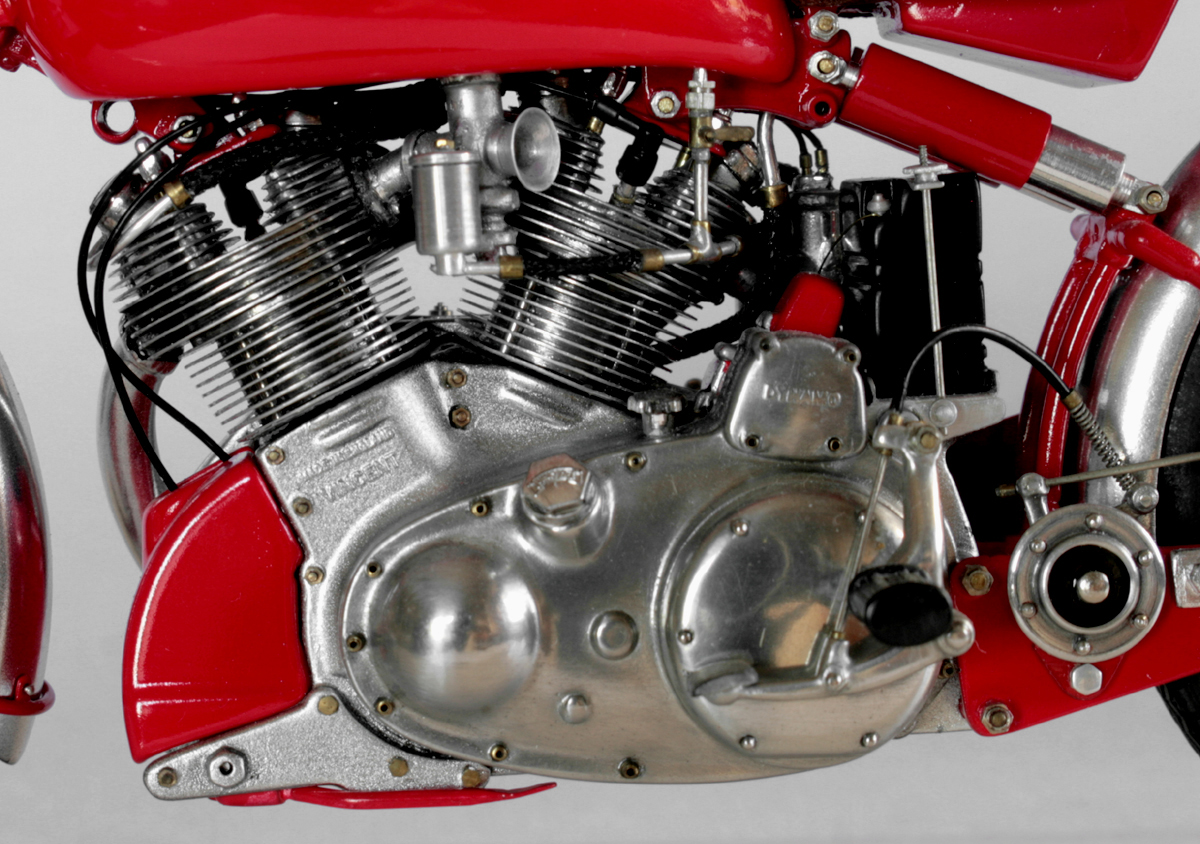

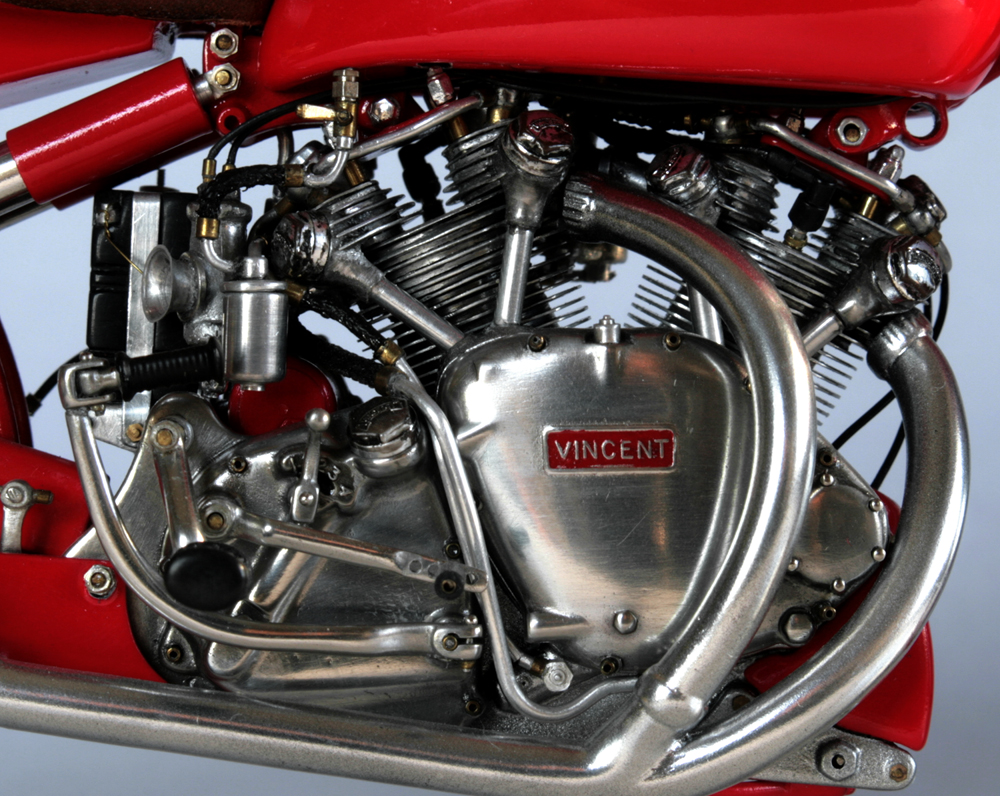

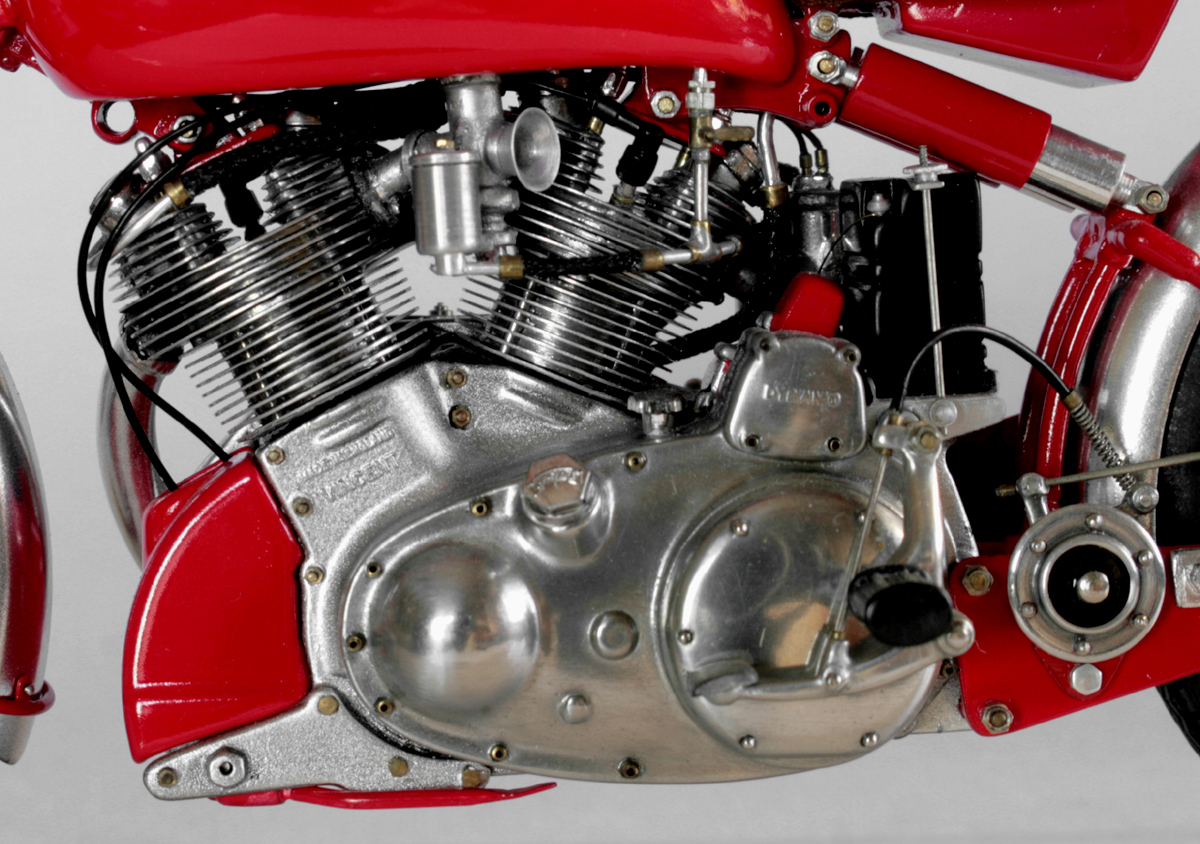

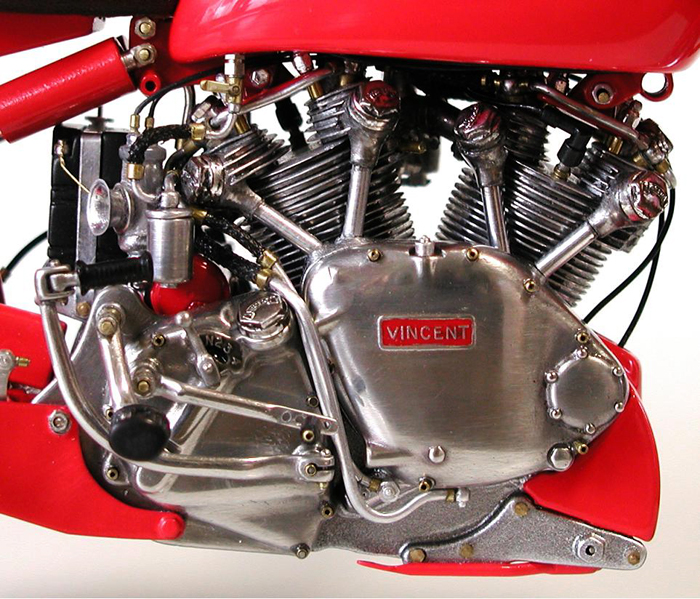

エンジン両サイドのカバーはホワイトメタルに置き換えています。
エンジン両サイドのカバーはホワイトメタルに置き換えています。
